中央空调电气控制系统

  • A+
所属分类:电工基础

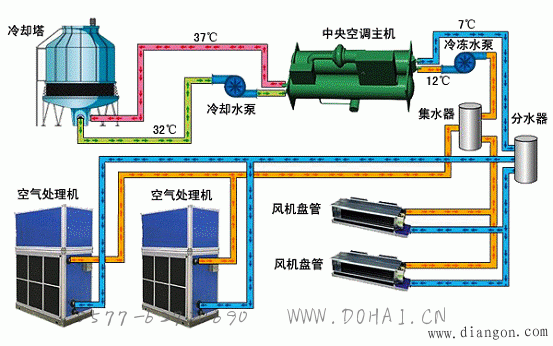

中央空调制冷系统由冷冻机组及其附属设备冷冻泵、冷却泵和冷却塔等组成。要使整个系统能稳定、安全地运行,除各个设备的电动机须有各自的控制电路外,还须正确安排各个设备的开、停机顺序,并且对它们实行联锁安全保护。中央机房设总控制室和总控制台,以便对整个制冷系统进行监测、手动控制和自动控制。

1.制冷系统各设备的开、停机顺序
要使冷冻机组启动后能正常运行,必须保证:
(1)冷凝器散热良好,否则会因冷凝温度及对应的冷凝压力过高,使冷冻机组高压保护器件动作而停车,甚至导致故障。
(2)蒸发器中冷冻水应先循环流动,否则会因冷冻水温度偏低,导致冷冻温度保护器件动作而停车;或因蒸发温度及对应的蒸发压力过低,使冷冻机组的低压保护器件动作而停车;甚至导致蒸发器中冷冻水结冰而损坏设备。
因此,制冷系统各设备的开机顺序应为:
冷却塔电动阀→冷却泵→冷却塔风机,同时冷冻泵开启,延时3分钟后冷冻机组开启。
停机顺序应为:
冷冻机组停机,延时3分钟后,按冷却塔风机→冷却泵→冷却塔电动阀顺序停机,同时冷冻泵停机。
2.制冷系统各设备的联锁安全保护
为实现制冷系统各设备的联锁安全保护,应保证:
(1)只要冷却塔风机、冷却泵和冷冻泵未先启动,冷水机组就不能启动。
(2)冷冻泵启动后,应延时3分钟(不同类型冷水机组的延时长短不尽相同,参见产品样本要求)冷水机组才启动。
(3)冷冻泵、冷却泵、冷却塔风机三者中任一设备因故障而停机时,冷水机组应能自动停车。
3.多套制冷系统的切换运行
中央空调制冷系统一般都设置两台或两台以上的冷水机组,相应配备有两台或两台以上的冷冻泵、冷却泵和冷却塔,而且冷冻泵和冷却泵往往都还设有备用泵。
因此,控制电路设计,通常应做到使各制冷系统设备既能组成两套或两套以上独立运行的制冷系统,又可根据需要通过手动切换组合成新的系统(需与制冷系统冷冻和冷却水系统的管路设计相一致)。
4.制冷系统的运行监测
冷水机组上有显示屏,显示各个电气设备正常运行的电压和电流、制冷剂的压力和温度、冷却水和冷冻水的压力和温度。
