自锁电路和自锁电路接线图

顾名思义，是自锁，既通电后自锁，(自己不会断开)，要其他的线路来断开它。用接触器用来控制较大功率的的电动机。

控制电路中的启动按扭一般是没有自锁功能的，按下去后就会弹起，所以要用接触器中的一组常开触点并接在按扭上做自锁，也叫自保，这样电路才可正常工作。在正反转及其它多功能控制电路中，自锁还可以防止误动作，保证控制电路中的准确性。

在通常的电路中，按下开关，电路通电；松开开关，电路又断开了。 一旦按下开关，就能够自动保持持续通电，直到按下其它开关使之断路为止；这样的电路，称为自锁电路。

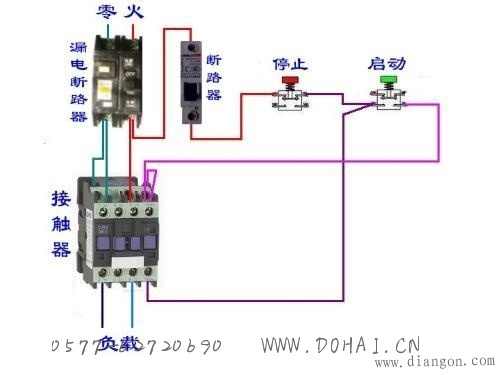

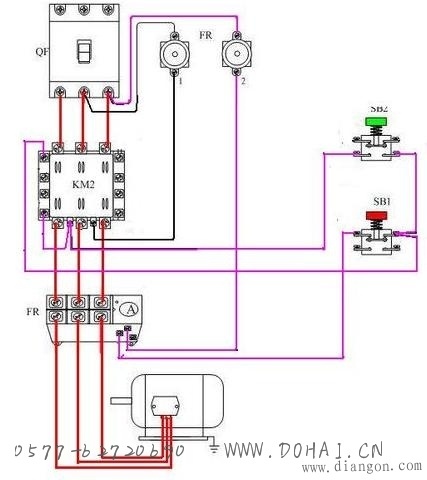

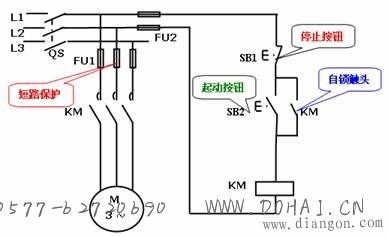

自锁电路接线图
