ZW32永磁真空断路器

  • A+
所属分类:产品目录 断路器

ZW32

产品简介

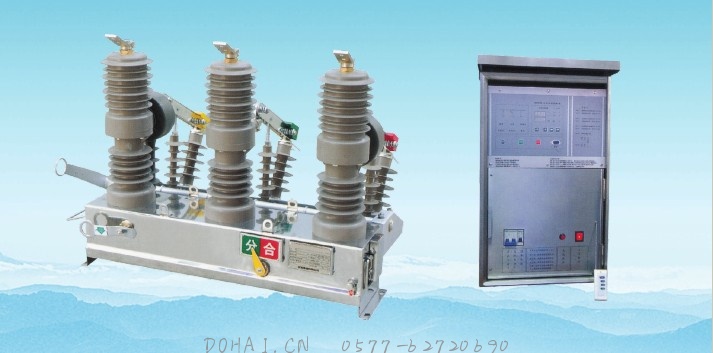

ZW32M-12系列户外高压永磁真空断路器为额定电压12kV,三相交流50Hz的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流和短路电流。适用于城市和农村电网中作保护和控制之用,更适用于频繁操作的场所。

断路器采用先进可靠的单稳态永磁操动机构,合闸位置由稀土永磁铁产生的磁场保持,省去了传统机构易损的储能、锁扣等机械装置,简化了结构,其零件数量较传统机构减少了70%以上,不仅简化了装配,而且大大提高了机构的可靠性和寿命。同时由于采用了电容作为操作电流,也避免了辅助电源波动对机构动作特性的影响。性能卓越的永磁操动机构可长期频繁操作,寿命可长达10万次,并真正做到永久性免维护。

断路器配套智能永磁控制器,不仅为永磁操动机构提供了稳定的工作电源,也为断路器提供了可靠的保护功能及控制手段,智能永磁控制器具有完整的合闸涌流、过流、短路等保护功能,各保护参数均连续可调;智能永磁控制器还具有就地操作及就地遥控操作功能,同时利用智能永磁控制器的RS232通讯接口,通过选用不同的通讯手段,断路器还可实现有线/无线/光纤等远程控制,实现电力系统的“四遥”操作。

使用环境条件

1.环境温度:-40℃ +~40℃ 日,温差不超过20℃ ;

2.污秽等级:不大于IV级;

3.海拔:不超过2500m;

4.风压:不超过700Pa(相当于34m/s);

5.无火灾、 爆炸、 化学腐蚀的场所;

6.无经常性的剧烈振动,地震烈度不超过8度。

型号及含义

ZW32永磁断路器与普通型的ZW32-12真空断路器型号含义相同,额外增加了永磁机构,目前主流的产品型号有

ZW32M-12/630-20,ZW32M-12/T630-25(弹簧操作机构)

主要技术参数

ZW32M-12户外永磁真空断路器技术参数及规格含义

外形及安装尺寸

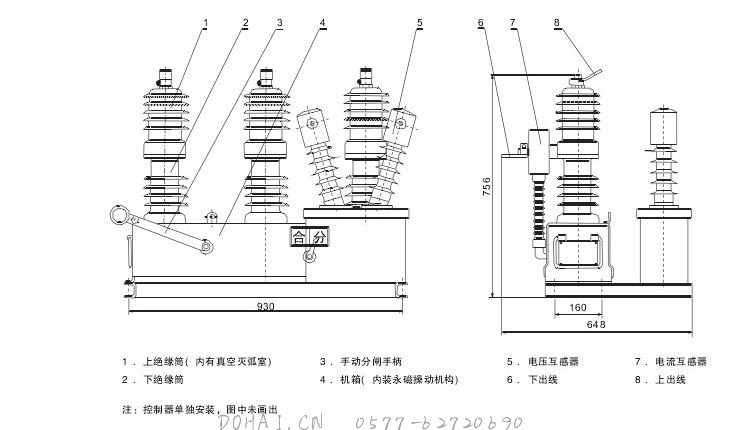

ZW32断路器的外形及安装尺寸

购买须知

a、额定电压;

b、额定电流;

c、额定短路开断电流;

d、其它要求,如操作方式,外壳材质等

如果希望了解ZW32M-12永磁真空断路器的更多信息,如价格,使用说明,维修等相关信息,请联系我们
