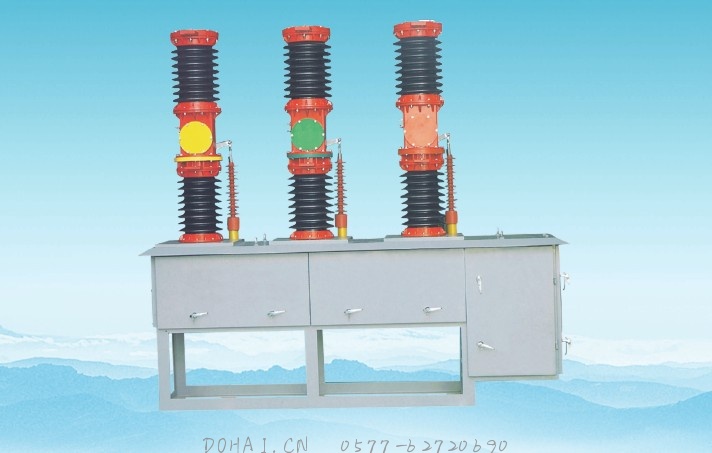

ZW7-40.5真空断路器

ZW7-40.5

适用范围

ZW7-40.5型户外真空断路器用于交流50Hz、电压40.5kV的三相电力系统,作为分断、 关合负荷电流、 过载电流及短路电流之用。 具有的主要功能有:

a.采用真空灭弧,开断能力能,电寿命长,机械寿命10000次;

b.结构简单,免维护,不检修周期长;

c.绝缘性能好,防污秽能力强;

d.可配弹簧或电磁操动机构,机械性能可靠,可频繁操作;无火灾和爆炸隐患;

e.内装电流互感觉器,精度达0.2级,可实现三相互动保护;

f.内附凝露控制器,能保持断路器在一定的温度、 湿度下可靠运行。

产品使用环境条件

a.周围空气温度:上限+40℃,下限-30℃

b.海拔:≤2000m(若需增高海拔,则额定绝缘水平相应提高)

c.风压:不超过700Pa(相当于风速34m/s);

d.振幅:地震烈度8度

e.污秽等级:Ⅲ级

f.最大日温度差:不超过25℃

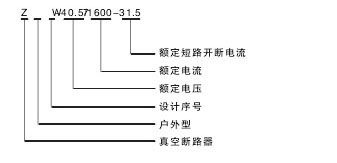

型号及含义

ZW7-40.5真空断路器型号含义说明

ZW7-40.5高压断路器产品的主流型号有:

ZW7-40.5/1250-25,ZW7-40.5/1250-31.5,ZW7-40.5/1600-25,ZW7-40.5/1600-31.5

ZW7-40.5/2000-20,ZW7-40.5/2000-25,ZW7-40.5/2000-31.5

以及产品对应的ZW7-40.5/t1250-25等产品

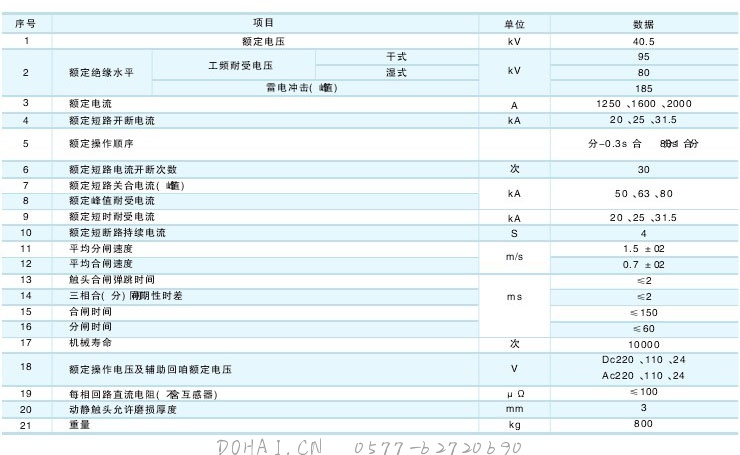

主要技术参数

ZW7-40.5户外真空断路器技术参数及规格含义

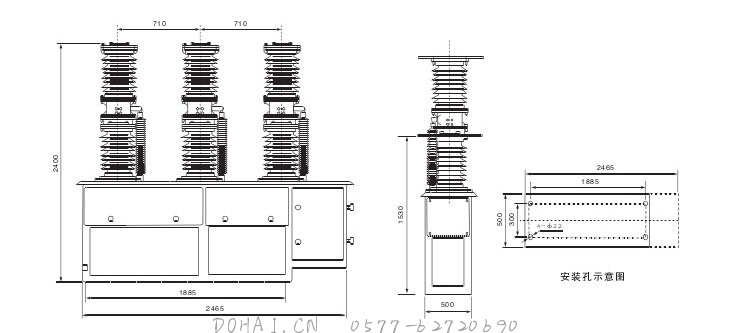

外形及安装尺寸

ZW7-40.5断路器的外形及安装尺寸

如果希望了解ZW7-40.5真空断路器的更多信息,如价格,使用说明,维修等相关信息,请联系我们
