和差式比率制动式差动保护原理

  • A+
所属分类:电力配电知识

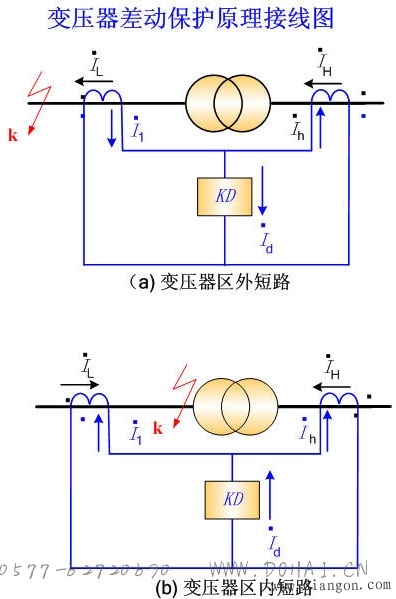

1.双绕组变压器比率制动的差动保护原理

和差式比率制动的动作判据:

①差动电流:

②制动电流:

③差动保护动作的第一判据:

④制动比率系数:

⑤外部故障时,保护可靠地不动作。应满足如下判据:

⑥差动保护动作的第二判据:

2.比率制动特性的整定

(1)最小启动电流Iact0:

(2)拐点制动电流Ibrk0可选取:

(3)最大制动系数Kbrk.max和制动特性斜率S

①最大制动系数:

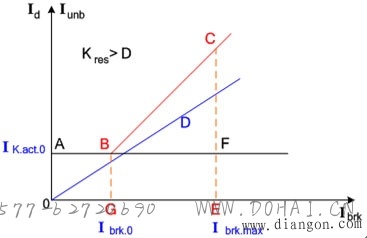

②比率制动特性曲线如下图:

③比率制动系数的整定值D取0.3~0.5

④比率制动特性的斜率S,由上图可知当Ibrk0《Ibrk.max和Iact0《Ibrk.max, 则S可得:

即比率制动特性的折线BC过坐标原点,在任何制动电流下有相同的制动系数。

(4)内部故障灵敏度校验

在系统最小运行方式下,计算变压器出口金属性短路的最小短路电流(周期分量),同时计算相应的制动电流,由相应的比率制动特性查出对应与的起动电流则灵敏系数:

3.三绕组变压器比率制动的差动保护原理

对于三绕组变压器,其差动保护的原理与双绕组变压器的差动保护原理相同。

4.差动速断保护

(1)采用差动速断保护的原因

一般情况下比率制动原理的差动保护能作为电力变压器主保护,但是在严重内部故障时,短路电流很大的情况下,TA严重饱和使交流暂态传变严重恶化,TA的二次侧基波电流为零,高次谐波分量增大,反应二次谐波的判据误将比率制动原理的差动保护闭琐,无法反映区内短路故障,只有当暂态过程经一定时间TA退出暂态饱和比率制动原理的差动保护才动作,从而影响了比率差动保护的快速动作,所以变压器比率制动原理的差动保护还应配有差动速断保护,作为辅助保护以加快保护在内部严重故障时的动作速度。差动速断保护是差动电流过电流瞬时速动保护。

(2)差动速断的整定值按躲过最大不平衡电流和励磁涌流来整定

5.变压器比率差动保护程序逻辑框图

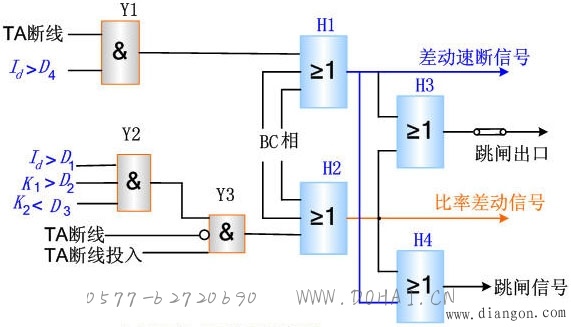

(1)变压器差动保护程序逻辑框图

(图片失效,请从互联网上寻找)

(2)变压器差动保护程序逻辑原理

在程序逻辑框图中D1=Iact0、D2=KrelId/Ibrk为比率制动系数 整定值,D3为二次谐波制动系数整定值。可见比率差动保护动作的三个判据是“与”的关系(图中的与门Y2),必须同时满足才能动作于跳闸。而差动速断保护是作为比率差动保护的辅助保护。其定值为D4=Iact.s,在比率差动保护不能快速反映严重区内故障时,差动速断保护应无时延地快速出口跳闸。因此这两种保护是“或”的逻辑关系(图的或门H3)。比率差动保护在TA二次回路断线时会产生很大的差电流而误动作,所以必须经TA断线闭锁的否门再经与门Y3才能出口动作。当TA断线时 与门Y3被闭锁住,不能出口动作。
