CJX2-F(LC1-F)交流接触器

  • A+
所属分类：接触器

一：适用范围



CJX2-F系列交流接触器

CJX2-F(LC1-F)系列交流接触器适用于交流50Hz或60Hz，额定电压至1000V，额定电流至800A的电力线路中，供远距离接通与分断电路或频繁的控制交流电动机，并可与热继电器组成电磁起动器。

产品符合GB14048.4标准。

二：型号及含义

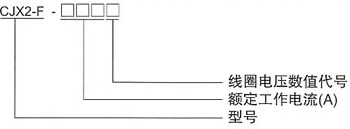

CJX2-F系列交流接触器的型号及含义

一些常见的型号有：

CJX2-F115、CJX2-F150、CJX2-F185、CJX2-F225

CJX2-F265、CJX2-F330、CJX2-F400、CJX2-F500、CJX2-F630

CJX2-F800（LC1-F115、LC1-F150、LC1-F185、LC1-F225、LC1-F265

LC1-F330、LC1-F400、LC1-F500、LC1-F630、LC1-F800

三：主要技术参数

型号 额定工作电流A AV3额定控制功率（KW）
AC1〈40℃ 400V AC3 230V 400V 415V 440V 500V 690V 1000V 重量kg
CJX2-F115 200 115 30 55 59 59 75 80 65 3.0
CJX2-F150 250 150 40 75 80 80 90 100 65 3.0
CJX2-F185 275 185 55 90 100 100 110 110 100 4.1
CJX2-F225 315 225 59 110 110 110 129 129 100 4.2
CJX2-F265 350 265 75 132 140 140 160 160 147 6.7
CJX2-F330 450 330 90 160 180 200 200 220 160 7.6
CJX2-F400 500 400 110 200 220 250 257 280 185 8.1
CJX2-F500 700 500 147 250 280 295 335 335 335 10.2
CJX2-F630 1000 630 200 335 375 400 400 450 450 17.1
CJX2-F800 1600 800 220 400 425 425 450 475 450 36.5

注:重为三级接触器的重量

四：外形及安装尺寸

CJX2-F系列交流接触器的外型及安装尺寸

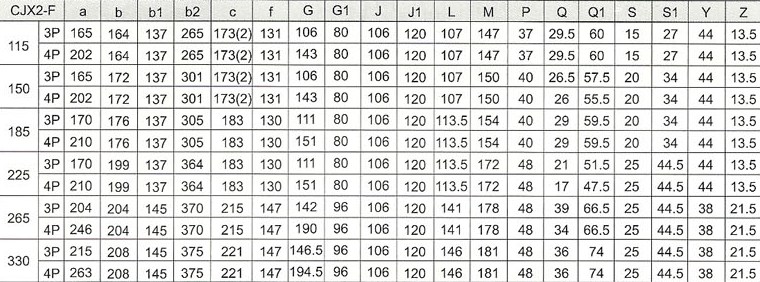

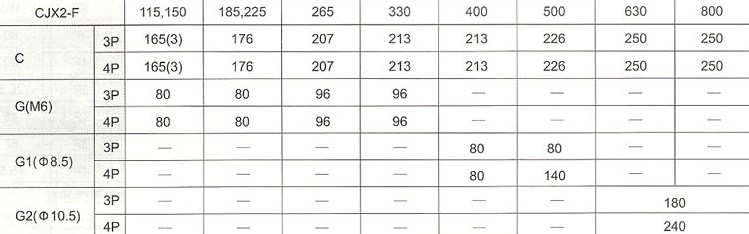

CJX2-F系列交流接触器的尺寸参数

CJX2-F400、CJX2-F500

CJX2-F400、500的安装示意图

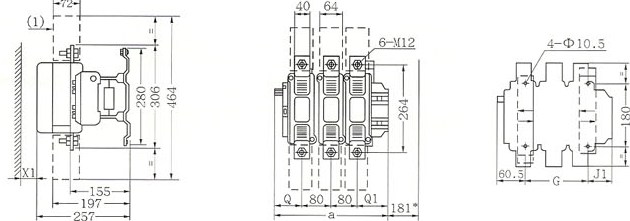

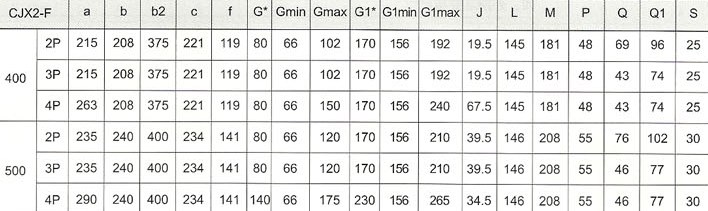

CJX2-F400、500的外型及安装尺寸

CJX2-F630

CJX2-F630的安装示意图

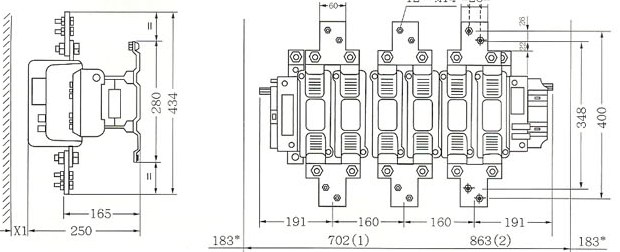

CJX2-F630的外型及安装尺寸

CJX2-F800

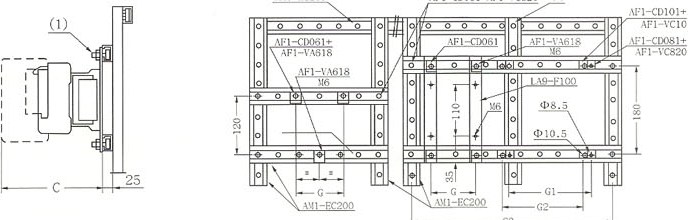

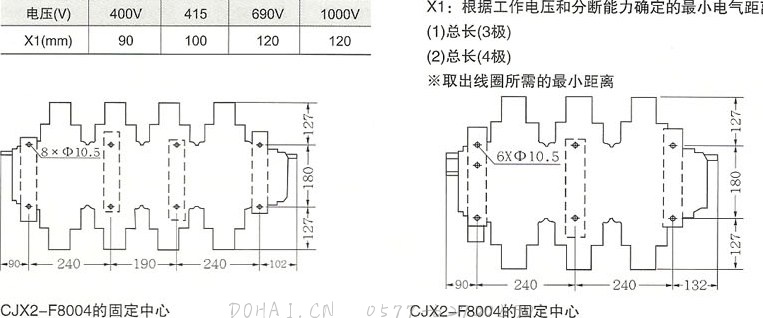

CJX2-F800的安装示意图

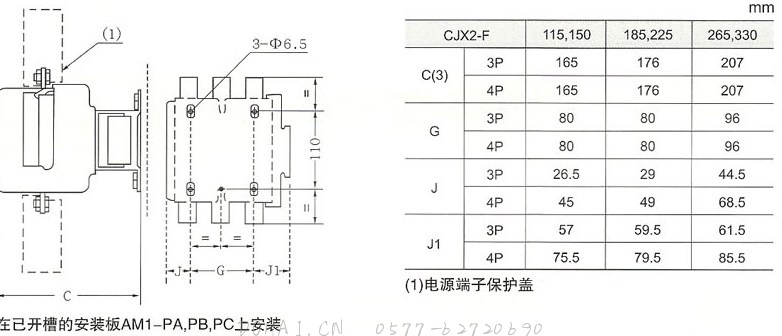

115-300扳上安装

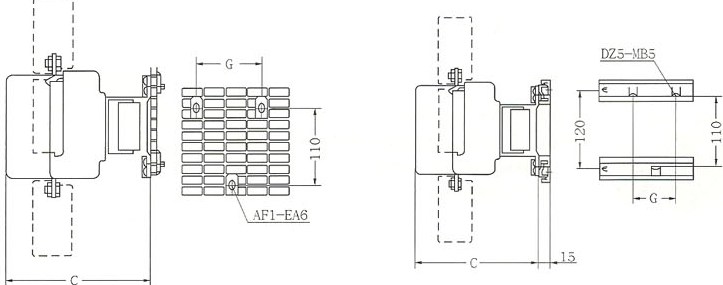

115-300扳上安装示意图115-300扳下安装示意图

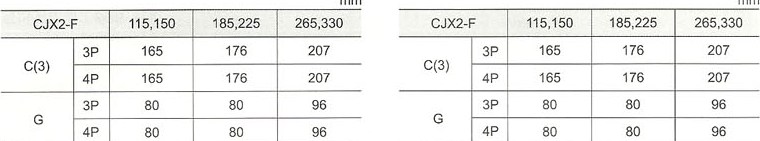

115-300扳上安装的尺寸

CJX2-F115-300                                                                                            CJX2-F400-800

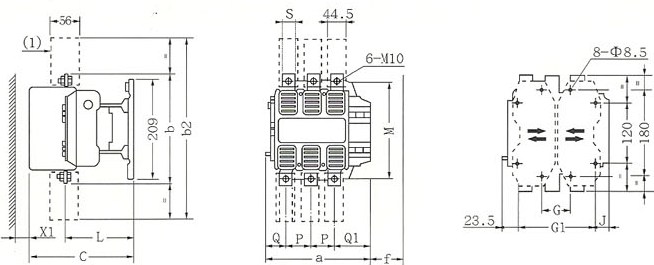

CJX2-F115-300的安装示意图

CJX2-F(LC1-F)交流接触器的尺寸说明

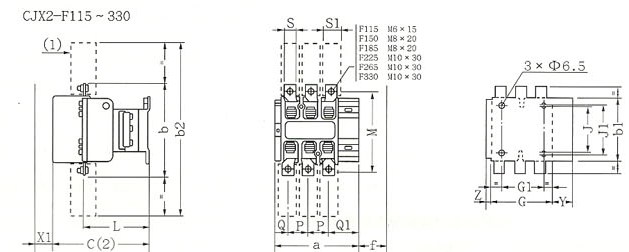

CJX2-F115-300的外型及安装尺寸

如果你希望了解CJX2-F(LC1-F)交流接触器的更多信息，如使用说明，价格，维修保养等相关信息，请联系我们。
