DHM3系列塑壳断路器

  • A+
所属分类:产品目录 断路器

适用范围

CXM3系列塑壳式断路器

CM3系列塑壳断路器适用于交流50/60Hz,额定工作电压至690V及以下,额定电流至1600A的电路中用作为通断操作。在电路中分配电能,作为线路及电源设备的过载,短路和欠电压保护,并可以作为线路的不频繁转换及电动机的工频繁起动作用。

本产品具有体积小,触头开距大,通断能力高,飞弧距离小等特点。其性能与ABB-S系列断路器相一致。

本产品符合IEC947-2、GBI4048.2等标准。

适用环境

a)周围空气温度;                                                            b)上限不超过+40℃;

c)下限一般不低于-5℃;                                                d)24h的平均值不超过+35℃;

e)海拔:安装地点的海拔不超过2000m.

f)大气条件

大气相对湿度在周围最高温度为+40℃时不超过50%;在较低的温度下可以有较高的湿度;在最湿月的月平均最低温度为+25℃时,该月的平均最大相对湿度为90%,并考虑到因温度变化发生在产品表面上的凝露。

g)污染等级:3

型号及其含义

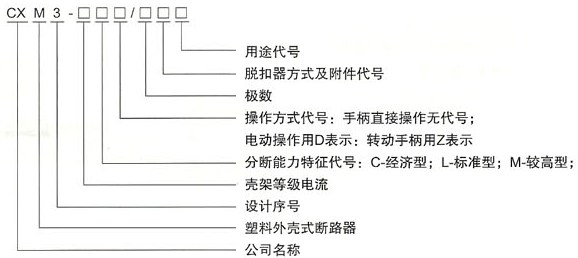

CXM3系列塑壳式断路器的型号及含义

CM3系列塑壳断路器的型号包含:

CM3-125 CXM3-160 CXM3-250 CXM3-400 CXM3-630 CXM3-800 CXM3-1250 CXM3-1600

技术参数

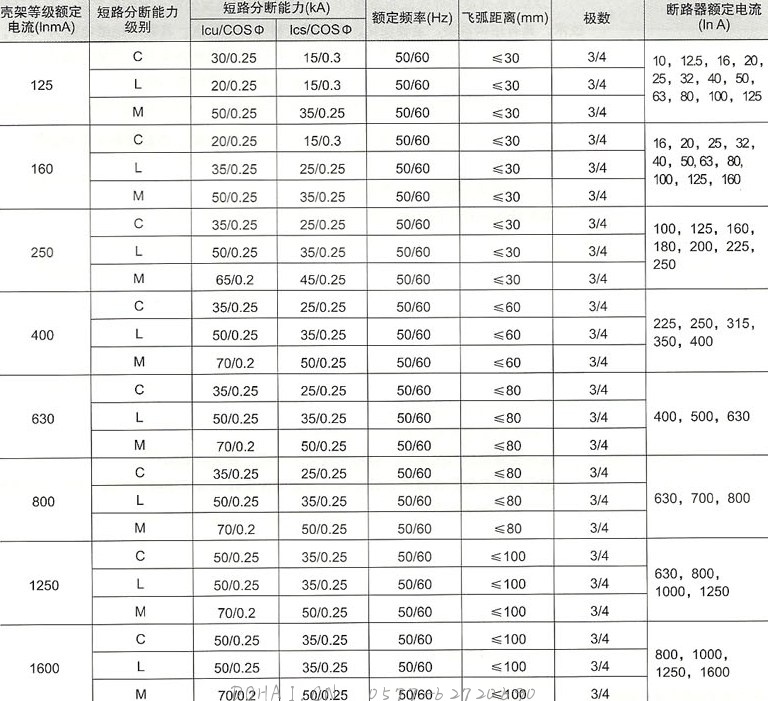

CXM3系列塑壳式断路器的技术参数

注:2组辅助触头和1组报警触头,268、368仅供Inm=630、800的断路器

动作特性

CXM3系列塑壳式断路器的动作特性

外形及安装尺寸

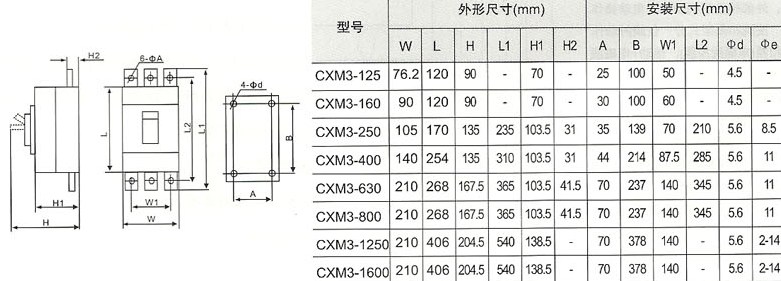

CXM3系列塑壳式断路器的外型及安装尺寸

如果你希望了解CM3塑壳断路器的更多内容,如产品是用说明书,规格参数,价格,更换等信息,请联系我们
