DHQ2双电源自动切换装置

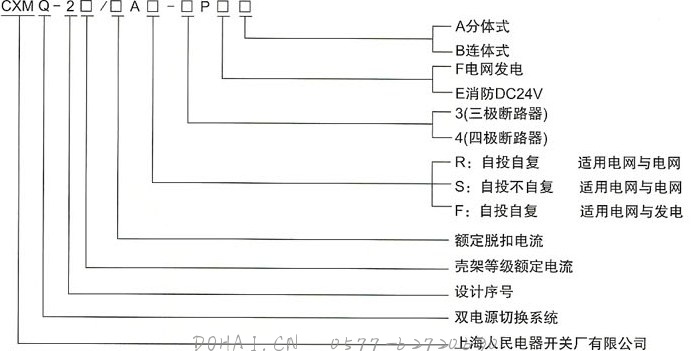

型号及含义

需要说明的是该系列双电源自动切换装置分为A,B两类，即连体式和分体式。

DHQ2-63/3B，DHQ2-100/3B，DHQ2-225/3B，DHQ2-400/3B，DHQ2-630/3B

DHQ2-63/4B，DHQ2-100/4B，DHQ2-225/4B，DHQ2-400/4B，DHQ2-630/4B

DHQ2-800/4B，DHQ2-1250/3B，DHQ2-800/3B，DHQ2-1250/4B，DHQ2-1250/4A

用途及使用环境

DHQ2系列智能自保双电源转换开关(以下简称开关)适用于交流50Hz，额定工作电压400V，额定工作电流16A～2000A。使用于紧急供电系统的两路电源常用电源(N)与备用电源(R)之间的互相转换(也可设定为手动)和作为控制、信号、联锁等用途的控制电路的开关，本产品在某些型号中带有通讯专口，可实现远程控制，让用户实现无人值守变电所。适用于住宅小区、军事设施、医院、商场机场等场所。

结构与功能

本智能转换开关由微电脑控制器和开关转换装置两大部分组成，二者之间有专用线缆连接。

开关由微电脑控制器、微型电动机、齿轮机、微动开关、操作键盘、LCD显示屏、塑壳断路器等组成。具有自动、手动操作：机械电气双重联锁等特点，最大程度满足供、配电需要。

开关工作有三个状态位置供用户选择：常用电源(N)合、双分、备用电源(R)合，开关具有体积小，重量轻、工作稳定，使用方便等特点。

智能控制器功能

DHQ2是一款新型智能自保双电源转换开关。智能控制器由键盘位输入和(LCD)显示，可对常用电源(N)和备用电源(R)三相同步检测：对断相、过压、失压或欠压，低于额定工作电压值的75%时判为欠压，高于额定工作电压，120%时判为过压。备用电源(R)故障报警及双分，微机对检测结果做出处理，然后发出相应指令，处理结果可显在(LCD)上，给用户一个良好的人机对话界面，报警亦可人工关闭，按键，当前无论工作在何等模式下，微机检测到异常数据，3S从异常电源断开进入双分保护状态，经延时(0-30S)转换到正常电源供电。例：自投自复模式，常用电源(叫出现异常将自动转换到备用电源(R)供电，如常用电源(N)恢复正常则自动返回，如两路工作电源同出现故障，微机3S后将发出双分指令，其电源恢复正常者优先工作)。

工作模式：自投自复(R)式 适用于电网与电网

自投不自复(S)式 适用于电网与电网(备用优先型)

自投自复(F)式 适用于电网与发电(另可附加相仿功能DC24V)

注：“自保”是DHQ2系列中的特色，当电源出现异常具有先保护再延时的特点。

自投自复(R)电网←→电网

开机初始默认自动、常用电源供电，当电源出现异常(任一相过压、欠压、失压或断相)时，控制器LCD上的NA、NB、RA、RB、RC、会相应消失。常用电源叫出现异常3S后自动切换至双分状态，经延时切换到备用电源(R)供电，延时时间可设定为0-30S，出厂时设定为3S。当常用电源恢复正常后，则自动切换到常用电源(N)供电；备用电源(R)出现异常控制器会发出“嘟嘟”的报警声。该报警亦可人为关闭。LCD“报警”字样消失，表示报警系统已关闭，按下减键“报警”字样显示同时会发出“嘟”一声，表示报警系统已打开。

自投不自复(S)电网←→电网

开机初始默认自动、常用电源供电，当电源出现异常(任一相过压、欠压、失压或断相)时，控制器LCD上的NA、NB、NC、RA、RB、RC会相应消失。常用电源(N)出现异常3S后自动切换至双分状态，再经延时切换到备用电源(R)供电，延时时间可设定为0-30S，出厂设定为3S。当常用电源恢复正常后，则不自动切换到常用电源(N)供电；需手动返回；备用电源(R)出现异常，控制器会发出“嘟嘟”的报警声。该报警亦可人为关闭。LCD“报警”字样消失，表示报警系统已关闭，按下减键“报警”字样显示，同时会发出“嘟”一声，表示报警系统已打开。

自投自复(F)电网←→发电(延时设定15S)

控制器对常用电源(N)及发电电源(R)进行检测，当常用电源(N)出现异常时，系统给发电机组发出一条发电指令(常闭触点)启动发电机组，当电网电压(N)恢复正常后，控制系统经延时，则自动返回到常用电源(N)供电，发电机则需人工关闭。

双电源自动切换装置安装图及接线图

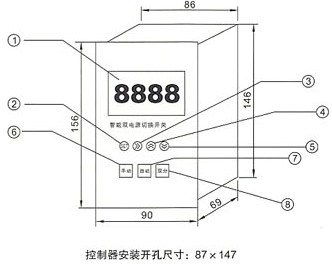

智能控制器外形尺寸、安装尺寸、开孔尺寸

分体式智能机电源自动切换装置外形及安装尺寸 控制器安装开孔尺寸：87×147

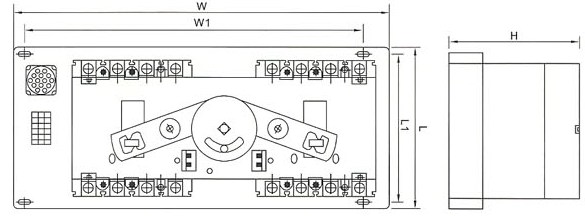

DHQ2(A分体式)智能双电源切换开关外型及安装尺寸

DHQ2(B连体式)智能双电源切换开关外型及安装尺寸
