电流保护接线方式

  • A+
所属分类:电力配电知识

电流保护接线方式是指电流保护中电流继电器线圈与电流互感器二次绕组之间的连接方式。

接线系数指流入电流继电器的电流与电流互感器二次侧电流的比值。

几种接线方式的特点:

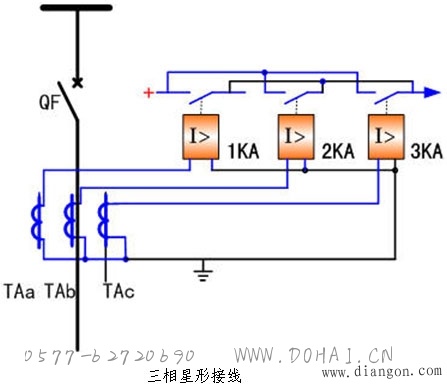

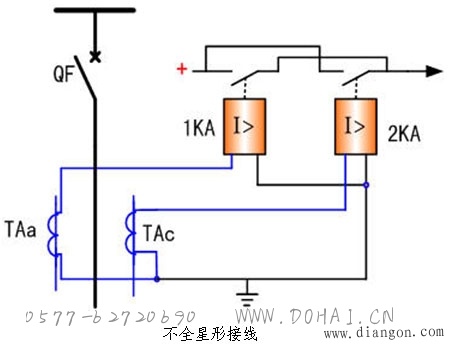

1.完全星形与不完全星形接线的接线系数为1;

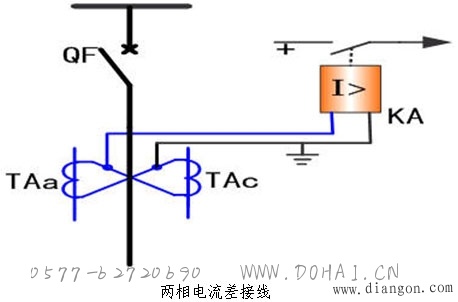

2.两相电流差接线的接线系数则随短路类型而变化,性能不好,一般不用于线路保护,仅用于电动机保护;

3.完全星形接线和不完全星形接线中流入电流继电器的电流均为相电流,两种接线都能反应各种相间短路故障;

4.完全星形接线还可以反应各种单相接地短路;

5.不完全星形接线不能反应全部的单相接地短路(如B相接地)。
