DZ15系列塑壳断路器

  • A+
所属分类:产品目录 断路器

适用范围

DZ15系列塑料外壳式断路器

DZ15系列塑壳断路器适用于交流50Hz、额定电压380V、额定电流至63A(100)的电路中做过载、短路保护之用,并可作为线路的不频繁转换及电动机的不频繁起动之用。

本产品符合GB14048.2标准。

结构特点

有单、二、三、四极。操作机构具有明显的快合、快分功能。长延时脱扣器采用油阻尼液压式脱扣器、可提供较理想的反时限保护特性。



型号及含义

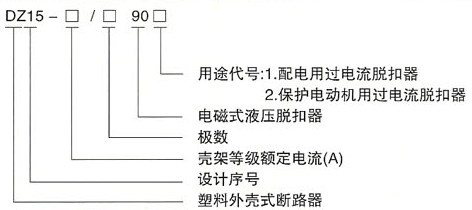

DZ15系列塑料外壳式断路器的型号及含义

常见型号有:

DZ15-40/3901 DZ15-40/3902 DZ15-63/3901 DZ15-63/3902

DZ15-100/3901 DZ15-100/3902 DZ15-100/4901 DZ15-100/4902

特性

1.断路器主要技术参数

DZ15-40

DZ15-100(63)

Ui(v)

AC380

Ue(v)

单机:AC 220 二、三、四极;AC 380

Inm(A)

40

100(63)

极数

1,2,3,4

In(A)

6,10,16,20,25,32,40

10,16,20,25,32,40,50,63,80,100

额定短路分断能力(kA)

3(COSΦ=0.9)

5(COSΦ=0.7)

寿命(次)

电寿命

1500电动机用,1500(配电用)

机械寿命

8500

每小时操作次数(次/h)

120

2.过电流脱扣器保护特性(20℃)

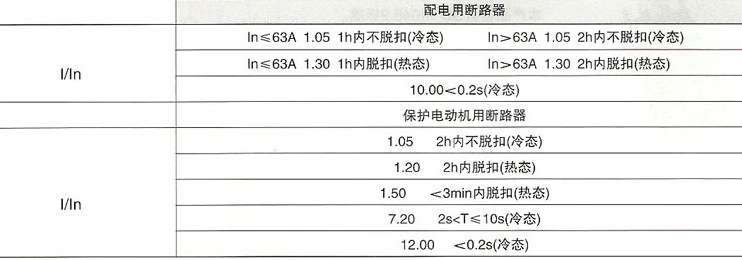

DZ15系列塑料外壳式断路器的过电流脱扣器保护

DZ15系列塑壳断路器的外形及安装尺寸

DZ15系列塑料外壳式断路器的外型尺寸

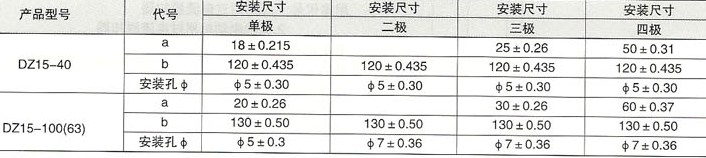

DZ15系列塑料外壳式断路器的安装尺寸

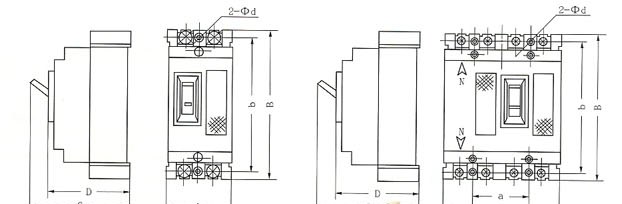

DZ15系列塑料外壳式断路器的安装示意图

如果你希望了解DZ15系列塑壳断路器的更多内容,如产品使用说明书,价格,维修更换等信息,请联系我们
