DZ47-100高分断微型断路器(空气开关)

  • A+
所属分类:产品目录 断路器

一:适用范围

DZ47-100高分断小型断路器

DZ47-100高分断微型断路器用于保护线路的短路和过载,适用于照明配电系统和电动机的配电系统。外形美观小巧、重量轻、性能优良可靠,分断能力较高,脱扣迅速,导轨安装,壳体和部件采用高阻燃及耐冲击塑料,使用寿命长,主要用于交流50Hz,额定电压230/400V,额定电流至100A线路的过载、短路保护,同时也可以在正常情况下不频繁的通断电器装置和照明线路。

本产品符合GB14048.2标准。

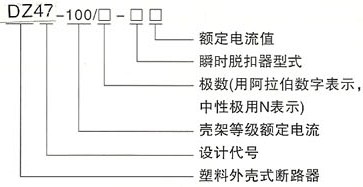

二:型号及含义

DZ47-100高分断小型断路器的型号及含义

一些常见的型号有:

DZ47-100/1p(63-100A)DZ47-100/2p(63-100A)DZ47-100/3p(63-100A)DZ47-100/4p(63-100A)

DZ47-125/1p DZ47-125/2p DZ47-125/3p DZ47-125/4p

三:主要技术参数

1.断路器的额定电流:63A、80A、100A

2.断路器的极数分为:单极、二极、三极和四极

3.本断路器为嵌入式安装(可在安装轨上安装)

4.断路器的额定工作电压:50Hz,230V/400V

5.额定分断能力:Icn=10000A,Ics=7500A

6.过电流脱扣特性见表1。(环境温度为30℃~35℃)

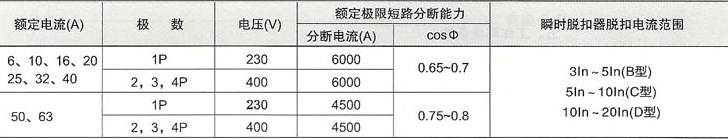

表1

DZ47-100高分断小型断路器的级数、电压等参数

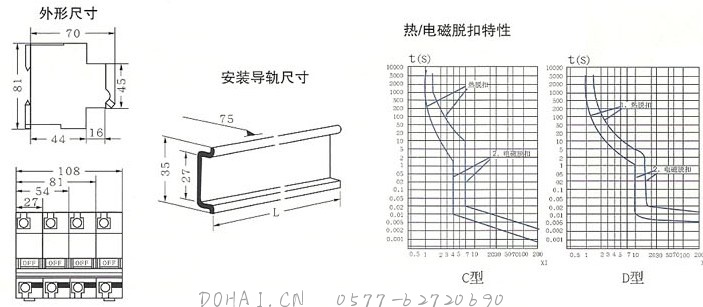

四:DZ47-100高分断微型断路器(空气开关)的外形及安装尺寸

DZ47-100高分断小型断路器的外型及安装尺寸

如果您希望了解DZ47-100高分断微型断路器(空气开关)的更多内容,如产品使用说明书,规格参数,接线图,价格等信息,请联系我们
