DZX10系列限流式塑壳断路器

  • A+
所属分类:产品目录 断路器

适用范围

DZX10系列塑料外壳式限流断路器

DZX10系列限流式塑壳断路器适用于抵押网络集中配电、变压器并联运行或采用环形供电时,要求高分断能力的分支路场合,在交流50Hz、额定电压至660V、额定电流至630A的使用条件下,供作分配电能和线路及电源设备的过载、欠电压和短路保护之用,在正常条件下可作为线路的不频繁转换之用。

本产品符合GB14048.2标准。

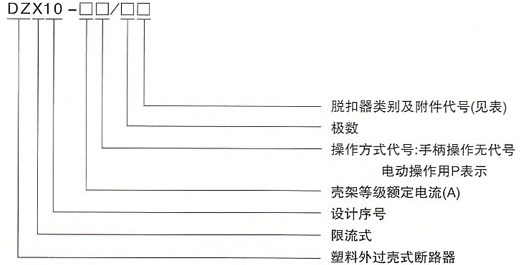

型号及含义

DZX10系列塑料外壳式限流断路器的型号及含义

DZX10系列塑料外壳式限流断路器的脱扣方式等参数

注:1.DZX10-100为一常开、一常闭。2.其它为二常开、二常闭

常用型号有:

DZX10-100/20 DZX10-100/30 DZX10-100/22 DZX10-100/33

DZX10-200/20 DZX10-200/30 DZX10-200/22 DZX10-200/33

DZX10-630/20 DZX10-630/30 DZX10-630/22 DZX10-630/33

技术参数

DZX10系列限流式塑壳断路器的主要特性参数见表1,表2,表3,表4

表1

DZX10系列塑料外壳式限流断路器的主要技术特性

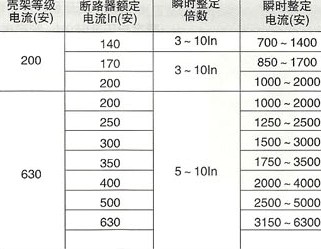

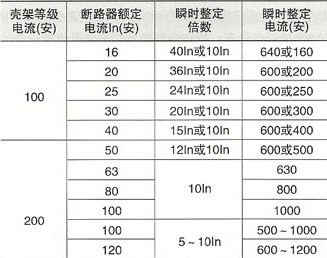

2.瞬时过电流脱扣器的动作整定电流见表2

表2                                                                                                                                                                                   附表2

DZX10系列塑料外壳式限流断路器的脱扣器整定电流DZX10系列塑料外壳式限流断路器的脱扣器整定电流

3.在周围介质温度为+40℃,延时过电流脱扣器的脱扣时间见表3

DZX10系列塑料外壳式限流断路器的脱扣器时间

注:A、B为整定电流倍数在A值时,在T时间内不脱扣,电流升至B时,T时间内应脱扣。

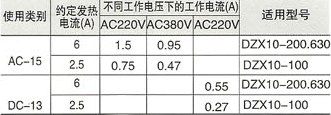

4.辅助触头额定值见表4

DZX10系列塑料外壳式限流断路器的辅助锄头额定值

外形及安装尺寸

DZX10系列塑料外壳式限流断路器的外型及安装尺寸

如果你希望了解DZX10系列限流式塑壳断路器的更多内容,如产品使用说明书,价格,维修更换等情况,请联系我们
