二极管的应用

1.限幅电路
利用单向导电性，二极管可用于整流 、检波、限幅、隔离、钳位以及在数字电路中作为开关元件。

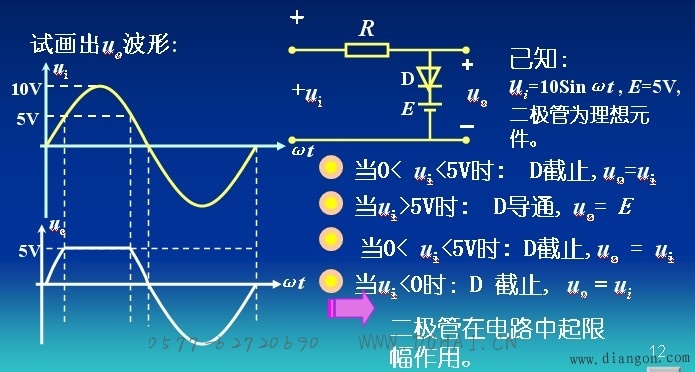

试画出uo波形:

2. 双向限幅电路

3. 钳位电路
下图中，已知VA=3V，VB=0V，DA 、DB为锗管，求输出端F的电位并说明二极管的作用。

分析如下： DA优先导通，则uF= 3–0.3V =2.7V.DA导通后, DB因反偏而截止, 起隔离作用。DA起钳位作用,将 F 端的电位钳制在+2.7V。
4.整流电路

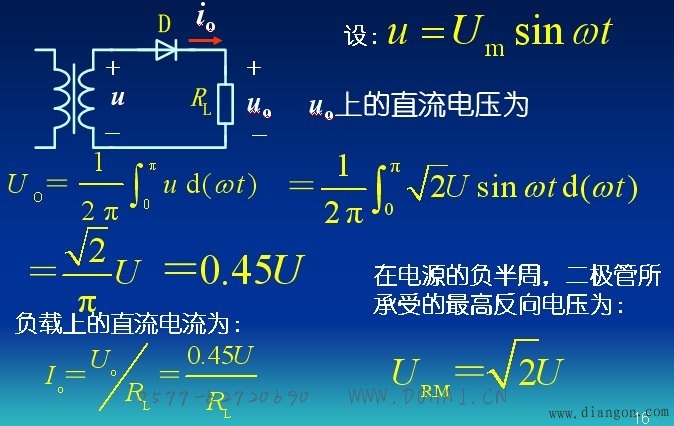

整流是二极管典型应用之一，是利用二极管的单向导电性将交流变为直流。 (1) 单相半波整流:

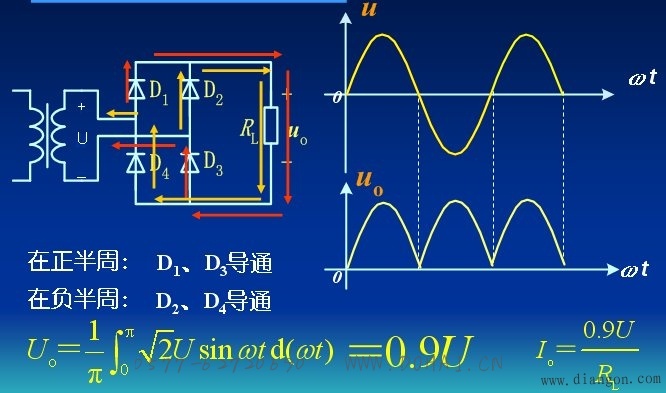

(2) 单相桥式整流
