ET200SP GSD文件组态时需要怎样选择服务器模块？

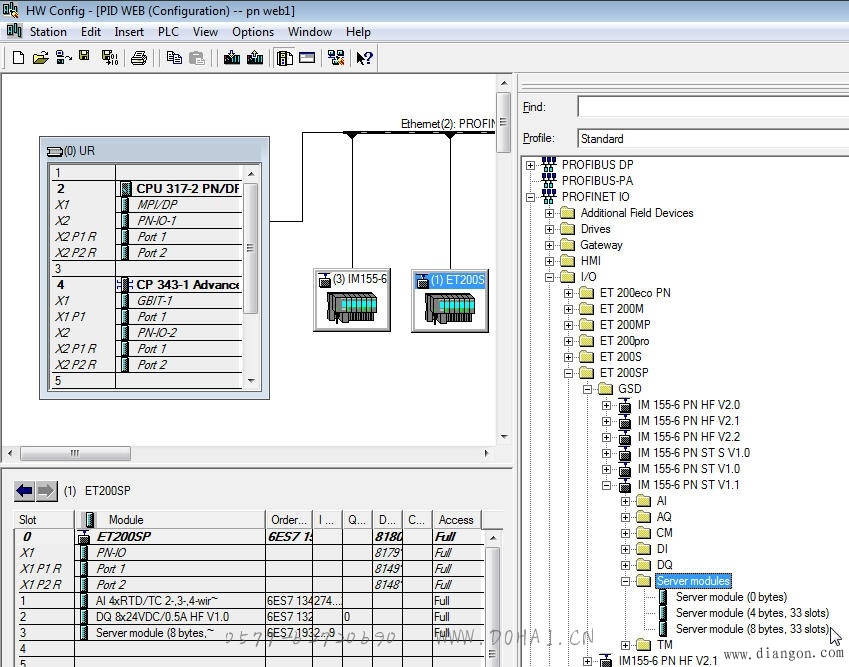

ET200SP 在组态软件中使用GSD文件组态，添加服务器模块时，会有三种服务模块组态方式，如图1。

图01

功能

可通过服务模块的地址空间，读取 I/O 模块上的电源电压 L+ 和反馈电压的状态：

• 所有I/O 模块：电源电压 L+ 缺失或无I/O 模块
• 附加数字量输出模块 HF：有反馈电压

服务模块输入数据的长度

输入数据的长度取决于所插入的接口模块：

• 标准（ST）接口模块 32 I/O模块，组态为 0/4/8 字节
• 高性能 (HF) 接口模块 64 I/O 模块，组态为 0/8/16 字节

组态

三种组态方式分别为：

1. 0字节组态，组态为禁用“电源电压 L+ 状态” 和禁用 “反馈电压状态”：

• 服务模块只有一个诊断地址。

2. 4/8字节组态，组态为启用“电源电压 L+ 状态” 和禁用 “反馈电压状态”：

• 服务模块使用 4/8 字节输入数据，显示所插入I/O 模块的电源电压 L+ 状态。
• 服务模块中的输入数据显示：电源电压 L+ 存在/缺失 或未插入/插入 I/O模块。

3. 8/16字节组态，组态为启用“电源电压 L+ 状态” 和启用 “反馈电压状态”：

• 服务模块使用 8/16 字节输入数据，显示所插入I/O 模块的电源电压 L+ 和反馈电压状态。
• 服务模块中的输入数据显示：电源电压 L+ 存在/缺失 或未插入/插入 I/O模块；反馈电压存在缺失。

使用

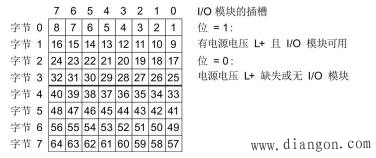

4/8字节组态，输入数据的显示如图2，图3：

图2

图3

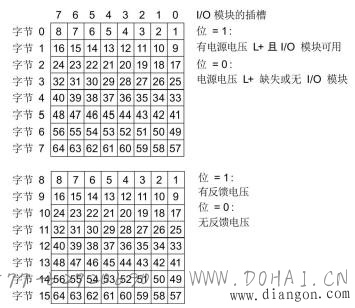

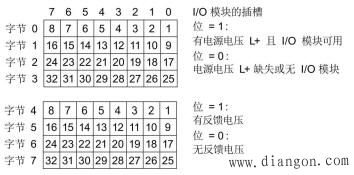

8/16字节组态，输入数据的显示如图4，图5：

图4

图5
注意：

• 插入服务模块或服务模块缺失时，插槽的信号位均为0。
• 如果服务模块缺失，则输入数据无效。
• 对于不监视反馈电压的 I/O 模块，反馈电压的位与电源电压 L+ 缺失的位显示相同。
  例子

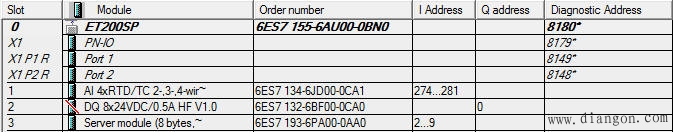

  如图6，服务模块按照8 输入模式组态，输入地址IB2-IB9。

  图6
  如图7，可以看到IB2 0-1位置1，表示槽位0和槽位1模块存在并且 L+ 正常。因为所插入模块不支持反馈电压监视，反馈电压的位与电源电压 L+ 缺失的位显示相同。因此反馈电压的位IB6和IB2 显示一致。

  图7
  如果此时槽位2的模块被拔出，如图8。IB2/IB6 的第2位复位，表示模块缺失，如图9。

  图8

  图9
