高压电器的选择

高压电器主要包括高压断路器、高压熔断器、高压隔离开关和高压负荷开关等，是电力系统中的重要设备。
一、高压断路器的性能 （QF）
六氟化硫断路器：采用具有优良灭弧性能和绝缘性能的SF6气体作为灭弧介质的断路器。现大量用于110kV及以上电压等级中。
真空断路器：用真空的高介电强度来灭弧的断路器。但目前因技术因素其只作到35kV等级。
SN－10型高压少油断路器外形，见图1。ZN63A-12(VS1)户内交流高压真空断路器，见图2。

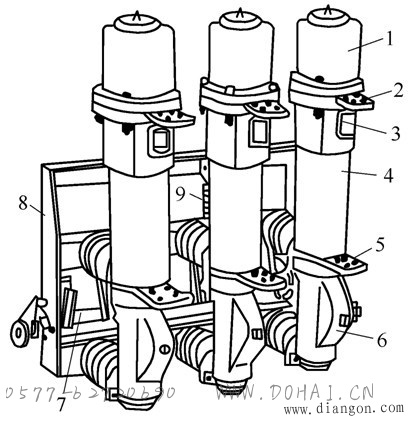

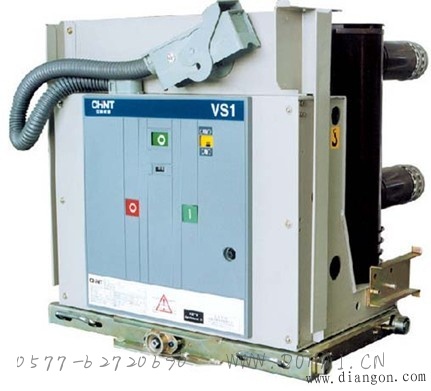

图1 SN-10型高压少油断路器外形 图2 ZN63A-12(VS1)户内交流高压真空断路器

LW8-40.5型户外交流高压六氟化硫断路器，见图3。ZN28A-12系列户内交流高压真空断路器，见图4。

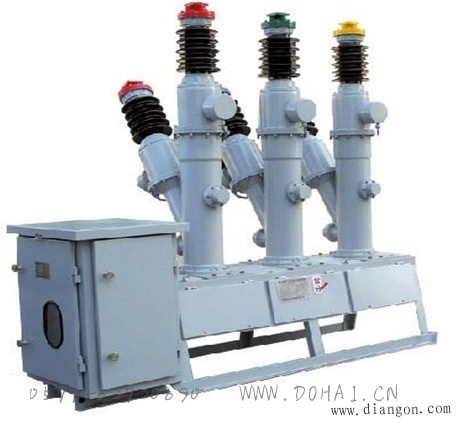

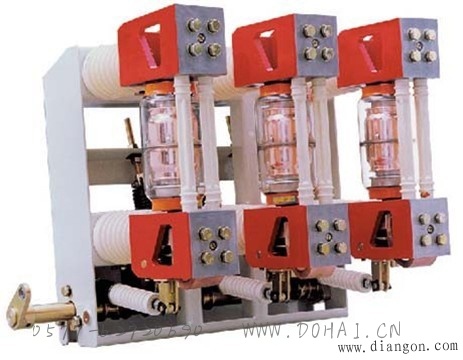

图3 LW8-40.5型户外交流高压六氟化硫断路器图4 ZN28A-12系列户内交流高压真空断路器

高压断路器的选择 ：
1.种类和型式选择
2.额定电压选择
3.额定电流选择
4.开断电流校验
5.热稳定校验
6.动稳定校验
二、高压隔离开关的性能（QS ）
隔离开关没有灭弧装置。它既不能断开正常负荷电流，更不能断开短路电流，否则此时产生的电弧不能熄灭，甚至造成飞弧，会伤及设备并且严重危及人身安全。
隔离开关的用途：隔离电压，倒闸操作，分、合小电流。GN8型高压隔离开关，见图5，见图6。

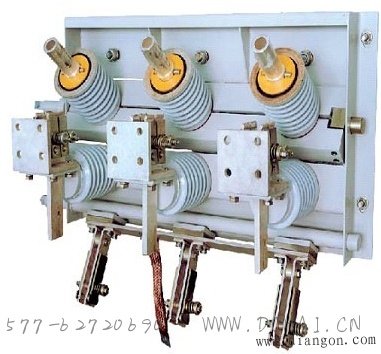

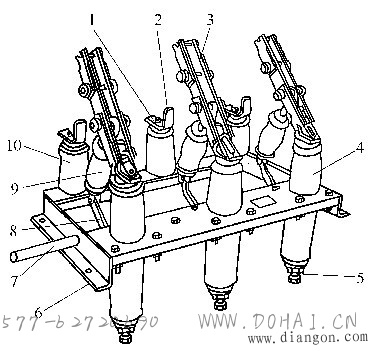

图5 GN8-10/600型高压隔离开关图6 GN8型高压隔离开关

高压隔离开关的选择：
1.种类和型式选择
2.额定电压选择
3.额定电流选择
4.热稳定校验
5.动稳定校验
三、高压熔断器的选择（FU）
熔断器是最简单的保护电器，它用来保护电气设备免受过载和短路电流的损害。屋内型高压熔断器在变电所中常用于保护电力电容器、配电线路和变压器，而在电厂中多用于保护电压互感器。
高压熔断器按额定电压、额定电流、开断电流和选择性等项来选择和校验。
户外跌开式熔断器见图7，见图8。

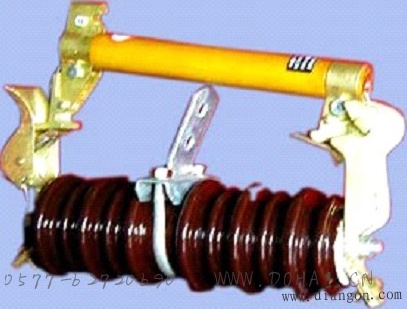

图7 RW4-10型高压跌落式熔断器外形 图8 RW3-10户外高压跌落式熔断器
