HD、HS开启式大电流刀开关

  • A+
所属分类：刀开关

一：适用范围

HD、HS开启式大电流刀开关

HD、HS开启式大电流刀开关适用于交流50Hz，额定电压至1000V，额定工作电流6000A及以下的电力线路中，作为无载操作，隔离电源之用。

二：结构特征

刀开关采用双刀片分布在静触头两侧，用片状弹簧和螺钉锁紧，在电网发生短路时，由于两并联刀片之间以及弹簧片产生的电磁锁紧力，补偿了触头斥力，从而能获得较高的电动稳定性。

刀开关的导电部件，借助玻璃纤维塑料压制成的绝缘底板固定于底座上，具有较高的绝缘能力和机械强度，用玻璃纤维塑料压制成的拉杆具有较高的机械强度，从而保证了刀开关的机械寿命。

三：主要技术参数

HD、HS开启式大电流刀开关-主要技术参数

四：外形与安装尺寸

HD、HS开启式大电流刀开关-外型与安装尺寸

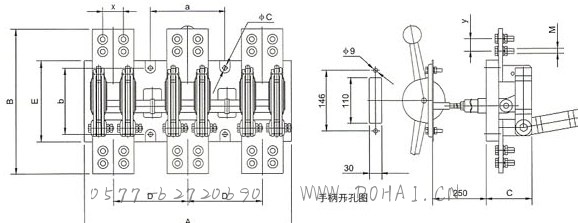

HD-13-200~3000A

刀开关型号 极数 外形尺寸（mm） 安装尺寸（mm）
A B C D E a B Φc x y m
HD13-2000  3极 500 350 215 180 195 180 160 11 50 30 4-M12
4极 680 350 215 180 195 360 160 11 50 30 4-M12
HD13-3000 3极 600 395 245 200 195 200 160 13 70 40 4-M16
4极 790 395 245 200 195 400 160 13 70 40 4-M16
HS13-2000 3极 500 475 340 180 320 180 260 11 50 30 4-M12
4极 680 475 340 180 320 360 260 11 50 30 4-M12
HS13-3000 3极 600 515 350 200 320 200 260 13 70 40 4-M16
4极 790 515 350 200 320 400 260 13 70 40 4-M16

HD-13-200~3000A接线

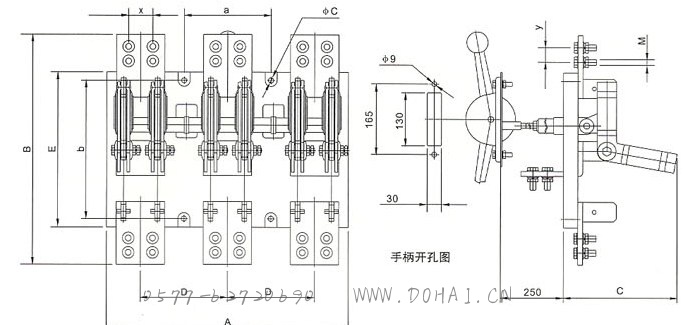

HS-13-200~3000A

HS-13-200~3000A接线

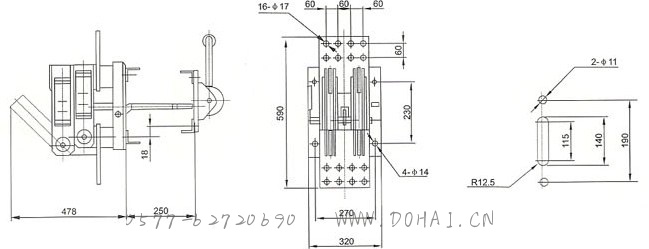

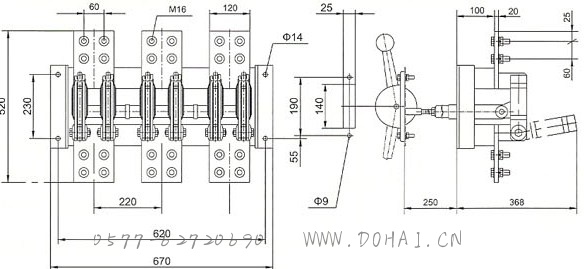

HD-13-4000A

HD-13-4000A接线

如果你希望了解HD，HS开启式大电流刀开关的其他信息，如使用说明，价格，维修等相关信息，请联系我们。
