HG1系列熔断器式隔离器

发表评论
2,719

A+

所属分类：隔离开关

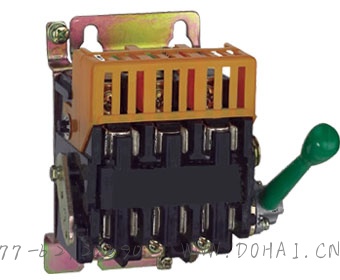

开关简介

HG1系列熔断器式隔离器(以下简称隔离器)适用于额定电压交流380V(50Hz)，约定发热电流至63A，具有高短路电流的配电回路和电动机回路中作为电源隔离器，并作为电路保护之用。

隔离器适用于下列工作条件：

a．周围空气温度不超过+40℃，24h的平均值不超过+35℃，最低温度一般不低于-5℃。

b．海拔一般不超过2000m。

c．大气相对湿度在周围空气温度为+40℃时不超过50％，在较低温度下允许有较高的相对湿度；最湿月的月平均最大相对湿度为90%，同时该月的平均最低温度为+25℃。

d．环境中无持久性的导电性污染，例如由导电尘埃或雨雪所造成的污染。

e．隔离器的安装类别为Ⅲ类(参见GB1497-85)。

f．隔离器适用于8小时工作制和长期工作制(镀锡触头仅适用于8小时工作制)。

g．隔离器应垂直安装在无显著摇动和冲击振动的地方。

型号及含义

主要技术参数
3.1主电路的技术数据如下

额定工作电压(V)	额定工作电流(A)	额定熔断短路电流		机械寿命(次)	配用熔断器尺码
		交流有效值(kA)	COSф
380	32	50	0.25	3000	14×51
	63				22×58

3.2隔离器的辅助触头为一组或二组常开触头，主要技术数据如下:
额定电压：交流380V;
额定工作电流：6A；
额定控制容量：300VA；
额定接通和分断能力：380V，使用类别Ac-11；
额定熔断短路电流：1000A。
3.3熔断信号装置的微动开关(KWX型)主要技术数据；
额定电压：交流220V；
额定工作电流：1A。
使用与维护
4.1隔离器应垂直安装，安装时可取下接线罩。
4.2隔离器应配用符合JB4011-85《低压熔断器》标准的圆筒形帽熔断器。
4.3隔离器的插座应经常检查、清理灰尘和油污杂物，使其动作灵活，接触良好。

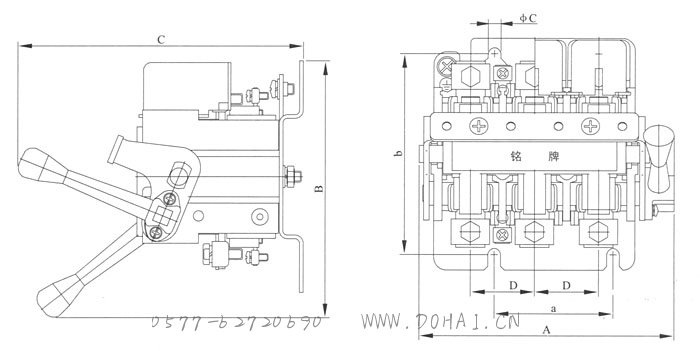

外形与安装尺寸
