HH15隔离开关熔断器组(QSA、QPS、QA、QP)

  • A+
所属分类:隔离开关

一:开关简介

HH15隔离开关熔断器组

HH15(QSA)系列隔离开关熔断器组,HH15A(QA)、HH15P(QP)系列隔离开关,HH15S(QSS)、HH15AS(QAS)、HH15PS(QPS)系列双投转换开关(以下简称开关),主要适用于具有高短路电流的配电电路和电动机电路中,作为手动不频繁操作的主开关或总开关。当中QSA、QSS系列开关可作电路短路保护之用。

开关符合GBI4048.3、IEC60947-3标准,广泛用于较高级的抽屉式低压成套装置中。

二:型号及含义

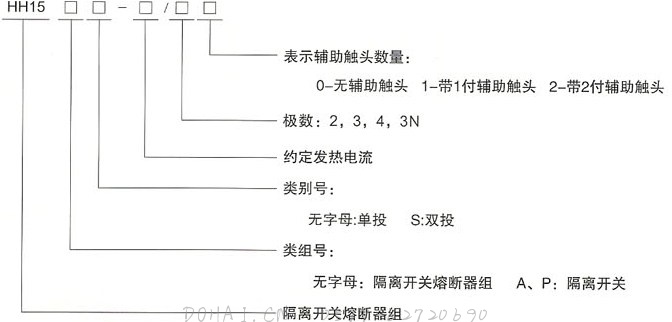

HH15隔离开关熔断器组的型号及含义

注:4极(即3极+可通断中性极)、3N(即3极+无分断中性极)

注意:对HH15隔离开关如需其他特殊要求,工厂接受定制。主要产品型号如下:

QSA隔离开关熔断器组

(HH15)QSA-63/3,(HH15)QSA-125/3,(HH15)QSA-160/3,(HH15)QSA-250/3,(HH15)QSA-400/3,(HH15)QSA-630/3
(HH15)QSA-800/3,(HH15)QSA-1000/3,(HH15)QSA-1250/3,(HH15)QSA-63/4,(HH15)QSA-125/4,(HH15)QSA-160/4
(HH15)QSA-250/4,(HH15)QSA-400/4,(HH15)QSA-630/4,(HH15)QSA-800/4,(HH15)QSA-1000/4,(HH15)QSA-1250/4

QA隔离开关熔断器组

(HH15)QA-125/3,(HH15)QA-160/3,(HH15)QA-200/3,(HH15)QA-400/3,(HH15)QA-630/3,(HH15)QA-1000/3
(HH15)QA-125/4,(HH15)QA-160/4,(HH15)QA-200/4,(HH15)QA-400/4,(HH15)QA-630/4,(HH15)QA-1000/4

QP隔离开关熔断器组

(HH15)QP-250/3,(HH15)QP-400/3,(HH15)QP-630/3,(HH15)QP-1000/3,(HH15)QP-1250/3
(HH15)QP-1600/3,(HH15)QP-2500/3,(HH15)QP-3150/3,(HH15)QP-250/4,(HH15)QP-400/4
(HH15)QP-630/4,(HH15)QP-1000/4,(HH15)QP-1250/4,(HH15)QP-1600/4,(HH15)QP-2500/4,(HH15)QP-3150/4

三:正常工作条件

  1. 周围空气温度不高于+40℃,不低于-5℃,24h内地平均温度不超过+35℃.
  2. 安装地点的海拔不超过2000m。
  3. 在周围空气温度为+40℃时相对湿度不超过50%,最湿月底月平均最大相对湿度为90%,同时该月的月平均最低温度为+25℃,并考虑到因温度变化发生在产品表面上的凝露。
  4. 周围环境污染等级为3极。
  5. 安装类别为IV类

四:开关结构特征

  1. HH15隔离开关采用正面旋转操作方式,由操作机构、触头系统、手柄等组成。
  2. 开关采用全封闭式结构,静触头及灭弧系统均组装在由新型耐弧工程塑料制成的壳体内,并装有快速操作机构,开关闭合和分断的速度与操作者的动作速度无关,因而保证操作人员及设备的安全。
  3. 开关具有独特性能的触头系统,动触头系统均由四个压缩弹簧的铜滚柱组成,每个滚柱都能单独滚动,从而更有效的防止触头熔焊点发生;发生故障时触头压力随电流的增大而增大,能承受较大的短路电流。
  4. 操作手柄可安装在开关柜门上,当柜门关上时手柄即与开关的操作杆契合,当开关处于闭合位置时,手柄与柜门联锁,可防止柜门的打开。

五:主要技术参数

  1. HH15(QSA)系列隔离开关熔断器组的主要参数(见表1)
  2. HH15A(QA)系列隔离开关的主要参数(见表2)
  3. HH15P(QP)系列隔离开关的主要参数(见表3)
  4. 双投转换开关的主要参数参照相应的单投开关
  5. 额定绝缘电压Ui:660V
  6. 额定工作电压Ue:AC400V、660V
  7. 额定频率:50Hz
  8. 额定接通能力(A r.m.s):101e
  9. 额定分断能力(A r.m.s):81e
  10. 辅助开关约定发热电热电流(AC—15):5A

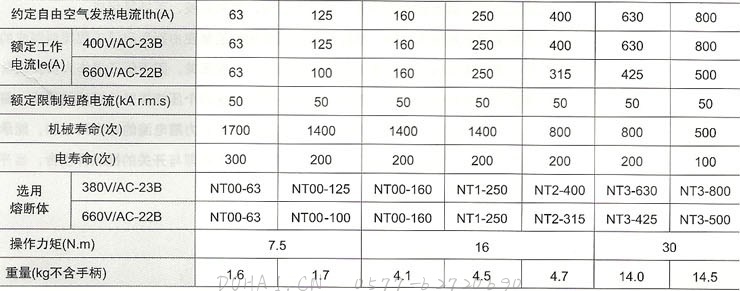

表1:HH15(QSA)系列隔离开关熔断器组的主要参数(见表1)

HH15(QSA)系列隔离开关熔断器组的主要参数

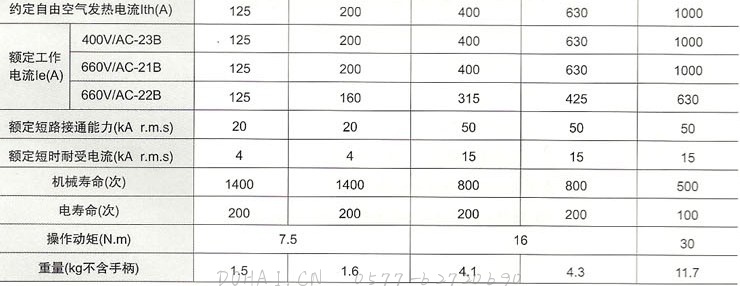

表2:HH15A(QA)系列隔离开关的主要参数

HH15A(QA)系列隔离开关的主要参数

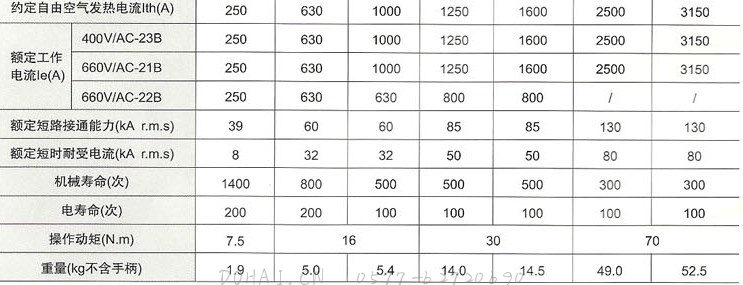

表3:HH15P(QP)系列隔离开关的主要参数

HH15P(QP)系列隔离开关的主要参数

六:开关外形与安装尺寸

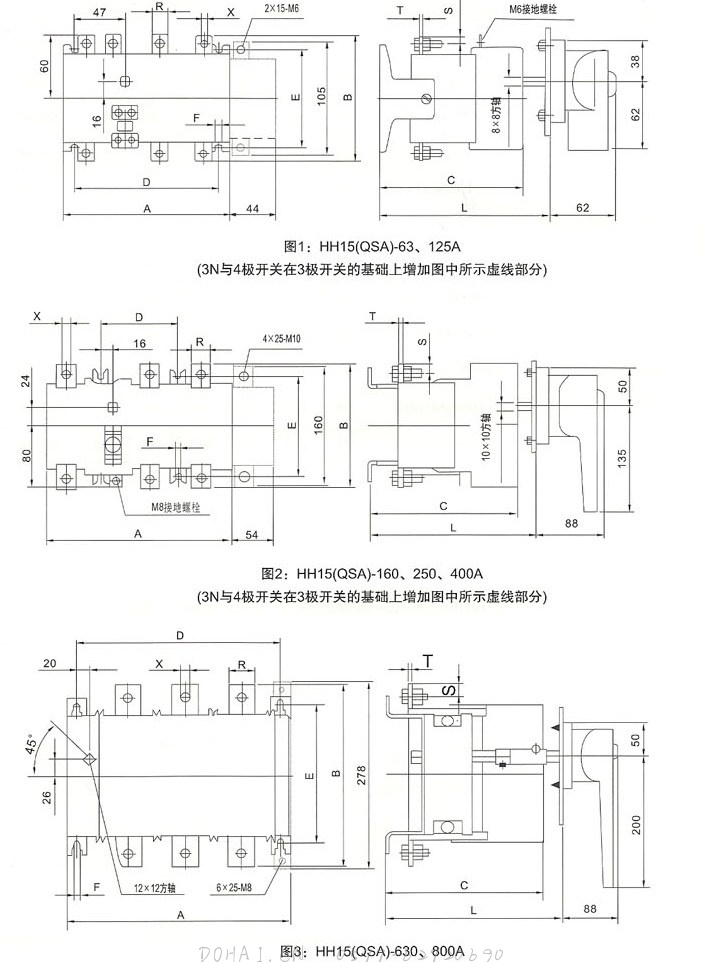

1.HH15(QSA)-63~800A的外形与安装尺寸(见图1-3、表4)

HH15(QSA)-63~800A的外形与安装尺寸

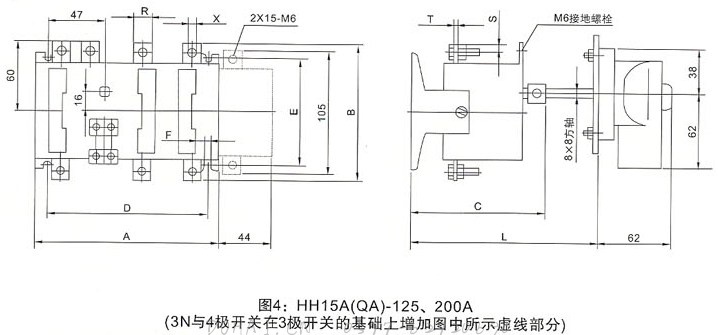

2.HH15A(QA)-125~1000A的外形与安装尺寸(见图4-6、表5)

HH15A(QA)-125~1000A的外形与安装尺寸

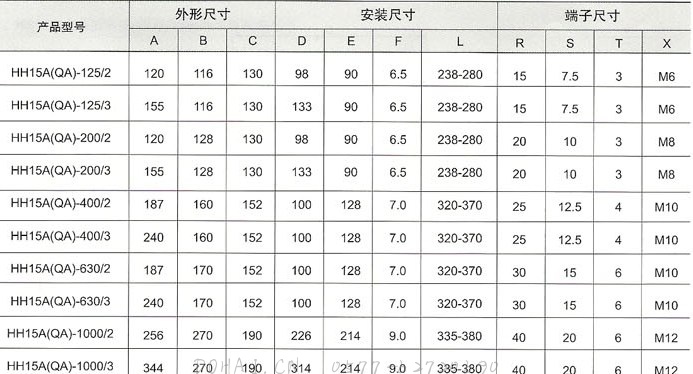

表5HH15A(QA)-125~1000A的外形与安装尺寸

HH15A(QA)-125~1000A的外形与安装尺寸

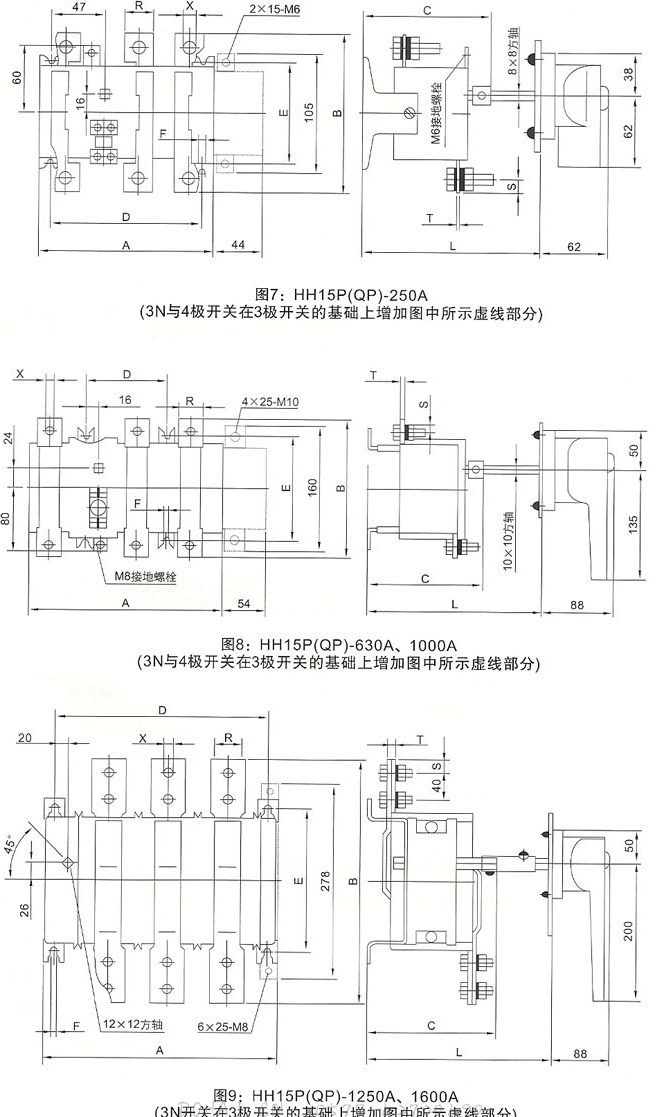

3.HH15P(QP)-250~1600A的外形与安装尺寸(见图7-9、表6)

HH15P(QP)-250~1600A的外形与安装尺寸

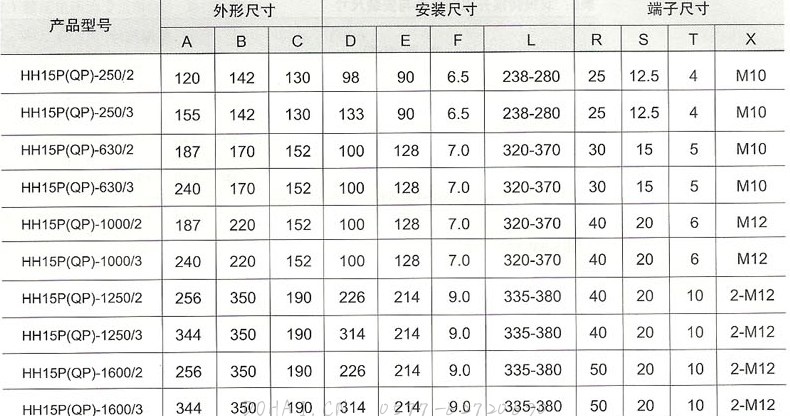

表6HH15(QP)-250~1600A的外形与安装尺寸

HH15(QP)-250~1600A的外形与安装尺寸

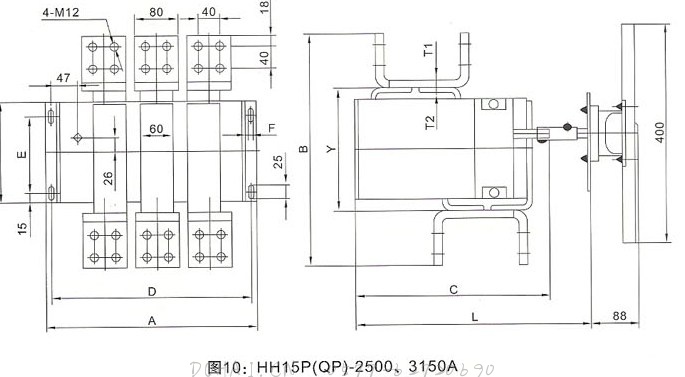

4.HH15P(QP)-2500、3150A的外形与安装尺寸(见图10、表7)

HH15P(QP)-2500、3150A的外形与安装尺寸

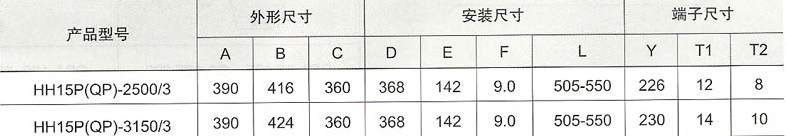

表7HH15P(QP)-2500、3150A隔离开关的外形与安装尺寸

HH15P(QP)-2500、3150A的外形与安装尺寸

5.双投转换开关由两台乡音的单投开关在底板上左右并排组装而成,其外形与安装尺寸(见表8)

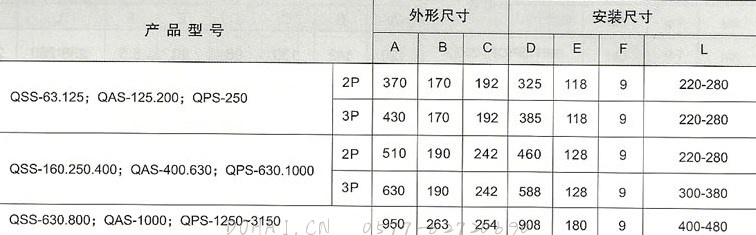

表8:双投转换开关的外形与安装尺寸

双投转换开关的外形与安装尺寸

七:安装与调整

1.安装深度

安装深度指安装板(脚)至面板表面的距离,安装尺寸中“L”,为开关出厂时正常给定的安装深度,若用户要求“L”以外的安装深度时,请在订货时说明。

2.安装顺序

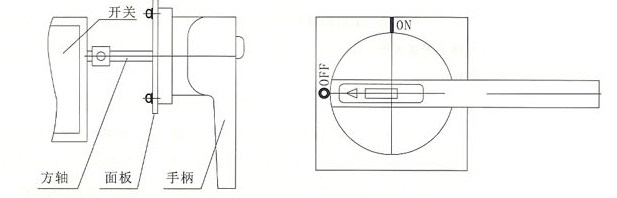

如图所示,开关安装顺序为:开关本体→操纵方轴→柜门面板→操作手柄,安装时手柄应处于水平位置,并指示“0”位。

HH15隔离开关熔断器组的安装及调试

3.调整方轴的深度

根据开关到柜门面板的距离,在安装深度L值的范围内调整方轴的深度(若距离较小,低于L值中最小值,可将方轴据掉一部分),调定后锁紧固定螺栓。

4.安装手柄

根据方轴的轴中心或通过开关外形与安装尺寸的计算,确定手柄的安装中心位置,并按面板开孔尺寸(见图12)

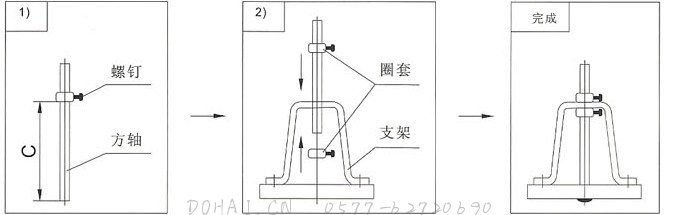

5.双投转换开关中方轴的装配

如图所示

1)将一圈套套在方轴上,并保证尺寸C不小于表8中C值,然后拧紧圈套上的紧固螺丝;

2)将方轴垂直穿入支架中心孔,把另一圈套自下向上套入方轴,再将方轴下端穿入齿轮孔,然后将下圈套端面贴近支架中心孔下端面后拧紧螺钉。

(注意装配前应使两边开关均处于断开“0”位置)

八:使用与维护

1.HH15隔离开关熔断器组应水平安装,安装前应使开关处于断开位置。对于QSA、QSS系列开关,应配用NT型熔断器,其性能应符合GB13539.1和GB13539.2的要求,且所配熔断器应具有相应的额定电流和短路分断能力。当开关用于电动机电路时,允许熔断器额定电流大于开关的约定发热电流。

2.首次使用QSA、QSS系列开关时,应先将配套的绝缘隔板依次插好,再装入熔断器并插入到位。

3.顺时钟旋转操作手柄,可使开关闭合;逆时钟旋转操作手柄,可使开关断开。每次操作前,应注意开关的指示状态:在分断位置0时,开关只能顺时钟操作使其闭合:在闭合位置I时,开关只能逆时钟操作使其断开。

4.开关的操作手柄及其机构具有保护功能;开关闭合时,柜门不能打开,柜门打开时,开关不能闭合。

5.为防止无关人员的误操作,不管开关处于什么位置,都可用挂锁锁住:将手柄上方颜色不同的联锁件拉出用挂锁锁住,手柄便不能再转动。

6.柜门的紧急开启:当由于某种原因,开关闭合后手柄再无法转到分断位置,同时柜门也不能打开时,则用直径小于2.5mm的钢丝顶进方形手柄座侧面的一个小圆孔内,使钢丝推动手柄中的固定板并同时开门,柜门便可打开。

7.开关可装1~2个辅助开关,每个辅助开关具有一常开一长闭两组触头,对于QSA-63~400、QA-125~630、QP-250-1000,辅助开关直接装在开关面板上的支持件上;对于QSA-630、800、QA-1000、QP-1250-3150,辅助开关装在开关的两侧面上,并用固定片将其固定。

九:用户须知

1.QSA、QSS系列隔离开关必须与熔断器配套使用,熔断器可由用户自备,但请选用较好的熔断器,以防温升偏高。

2.我公司所提供的开关价格是不含熔断器的,若用户在订货时提出,我公司可配套提供熔断器,但一般不装在开关本体上。

3.用户打开包装时,请查看以下配件:

a)开关本体:1台                                                                      b)绝缘隔板:5块(QSA、QSS专用)

c)方轴、手柄:1套                                                                  d)合格证、说明书:1份

如果你希望了解HH15隔离开关熔断器组(QAS、QPS、QA、QP)的其他信息,如产品使用说明,价格,维修更换等相关信息,请联系我们

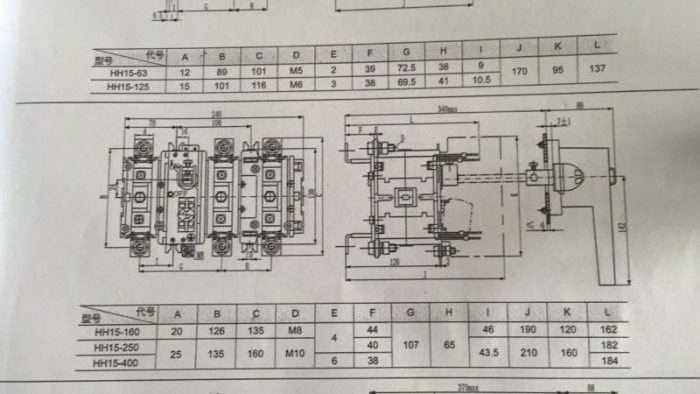

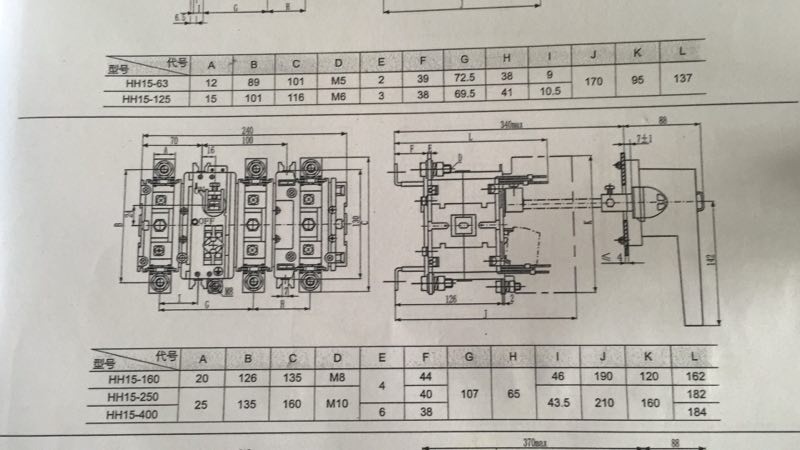

十:开孔尺寸图纸以及QSA-160-250-400尺寸图

最后补充一下开孔尺寸图纸,由于之前的忽略导致有客户致电我们这边询问相关开孔的参数。

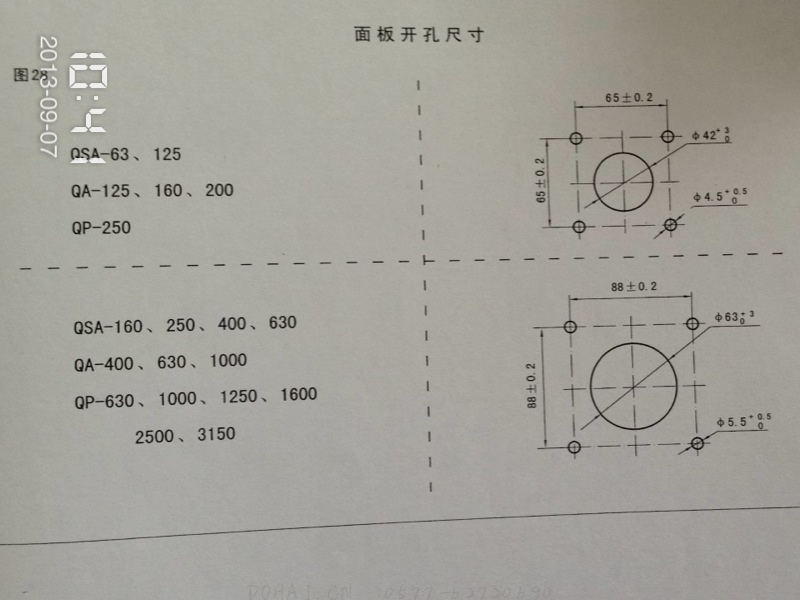

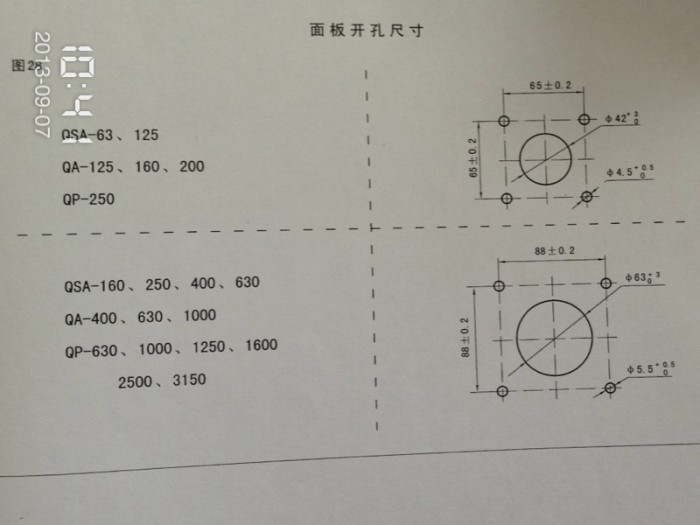

HH15开孔尺寸

HH15系列隔离开关熔断器组主要规格系列有QSA系列、QP系列、QA系列、QAS系列、QSS系列、QPS系列。上海东海电气集团有限公司自主生产的HH15系列隔离开关熔断器组已覆盖该六个子系列。
