HR3熔断器式隔离开关

  • A+
所属分类:隔离开关

一:开关简介

HR3熔断器式刀开关



HR3系列熔断器刀开关适用于交流50Hz、400V,额定电流至1000A的配电系列中作为短路保护和电缆、导线的过载保护之用。在正常情况下,可供不频繁的手动接通和分断正常负载电流与过载电流,在短路情况下,由熔体熔断来切断电流。

开关符合IEC60947-3、GBI4048-3标准。





二:型号及含义

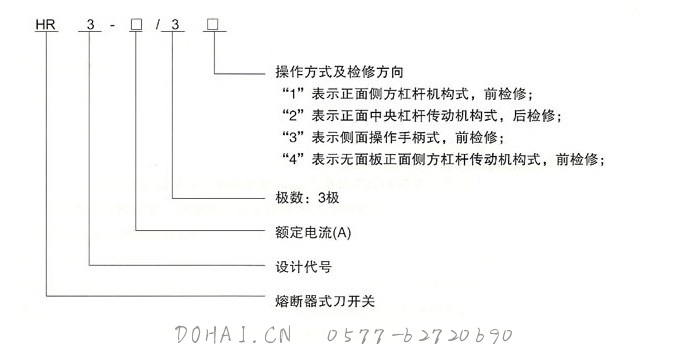

HR3熔断器式刀开关的型号及含义

约定发热电流(A) 交流400V
HR3 正面侧方械杆传动机构方式 HR3正面中央杠杆传动机构式 HR3侧面操作手柄式 HR3无面板正面侧方杠杆传动机构式
100 HR3-100/31 HR3-100/32 HR3-100/33 HR3-100/34
200 HR3-200/31 HR3-200/32 HR3-200/33 HR3-200/34
400 HR3-400/31 HR3-400/32 HR3-400/33 HR3-400/34
600 HR3-600/31 HR3-600/32 HR3-600/33 HR3-600/34
1000 HR3-1000/31 HR3-1000/32 HR3-1000/33 HR3-1000/34

三:主要技术参数

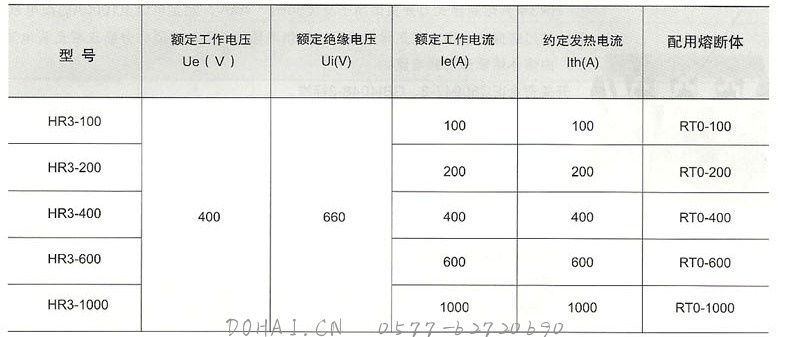

HR3熔断器式刀开关的主要技术参数

四:结构特征

1.HR3熔断器式刀开关是熔断器和刀开关的组合电器,具有熔断器和刀开关的基本性能,在电路正常供电的情况下,接通和切断电源由刀开关来担任。当线路或用电设备过载或短路时,熔断器的熔体烧断,及时切断故障电流。前操作前检修的开关,中央有供检修和更换熔断器的门,主要供BDL配电屏上安装。前操作后检修的开关主要供BSL配电屏上安装。侧面操作前检修的开关可以制成封闭的动力配电箱。

2.开关带有安全挡板,并装有灭弧室。灭弧室由酚醛布板和铜板冲制件铆合而成。

3.开关的熔断器固定在带弹簧、锁板的绝缘横梁上,在正常运行时,保证熔断器不脱扣,而当熔断体因线路故障而熔断后,只需要按下锁板便可以很方便地更换熔断器。

五:外形与安装尺寸

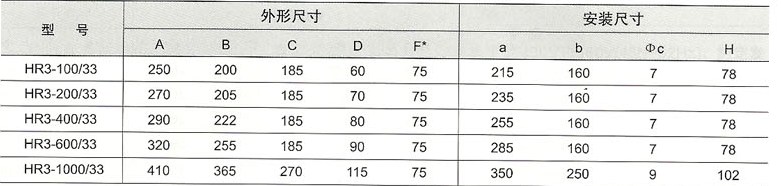

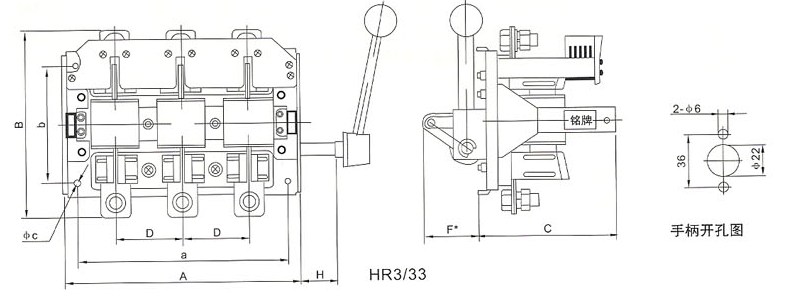

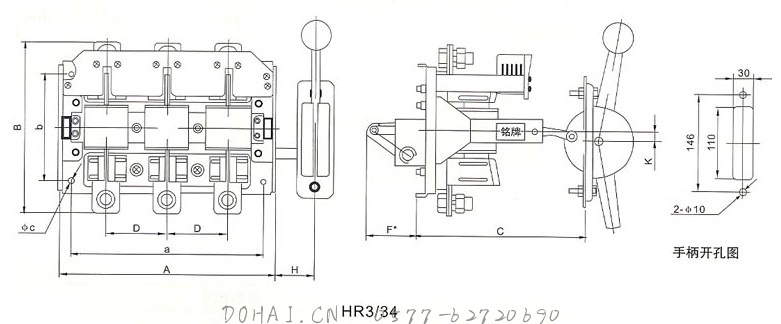

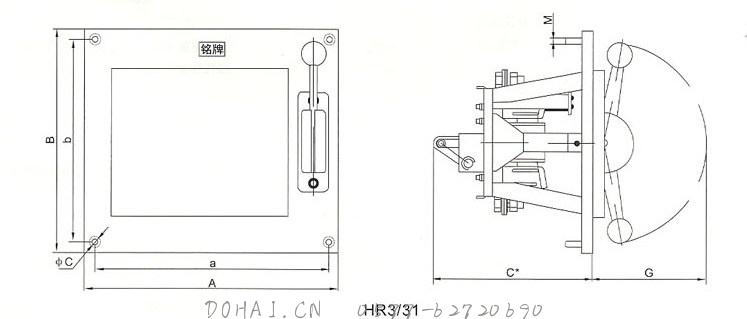

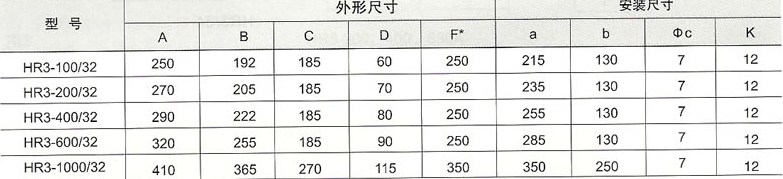

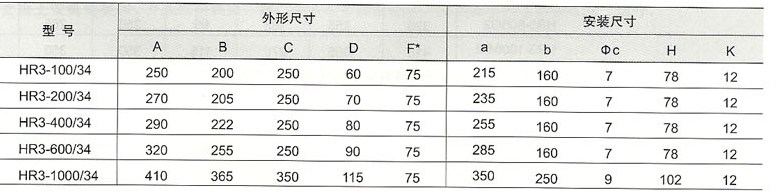

HR3熔断器式刀开关的外型与安装尺寸

注:C*尺寸为开关接通后连杆处于最大位置时的尺寸。

注:F*尺寸为开关接通后连杆处于最大位置时的尺寸。

注:F*尺寸为开关接通后连杆处于最大位置时的尺寸。

注:F*尺寸为开关接通后连杆处于最大位置时的尺寸。
