继电保护的基本要求

动作于跳闸的继电保护，在技术上一般应满足四个基本要求，即选择性、速动性、灵敏性和可靠性

（1）选择性

继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电的范围尽量小，以保证系统中的无故障部分仍能继续工作 。

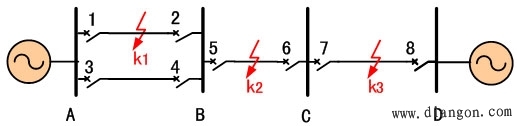

当k1短路时，保护1、2动→跳1QF、2QF，有选择性；

当k2短路时，保护5、6动→跳5QF、6QF，有选择性；

当k3短路时，保护7、8动→跳7QF、8QF，有选择性；

若保护7拒动或7QF拒动，保护5动→跳5QF（有选择性）；

若保护7和7QF正确动作于跳闸，保护5动→跳5QF，则越级跳闸（非选择性）。

（2）速动性

快速地切除故障可以提高电力系统并联运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。

对继电保护速动性的具体要求，应根据电力系统的接线以及被保护元件的具体情况来确定，例如：

(1)根据维持系统稳定的要求，必须快速切除的高压输电线路上发生的故障；

(2)使发电厂或重要用户的母线电压低于允许值(一般为0.7倍额定电压)的故障；

(3)大容量的发电机、变压器以及电动机内部发生的故障；

(4)1-10kV线路导线截面过小，为避免过热不允许延时切除的故障等；

(5)可能危及人身安全、对通讯系统或铁道号志系统有强烈干扰的故障等。

故障切除的总时间等于保护装置动作时间和断路器动作时间之和。

一般的快速保护的动作时间为0.04～0.08s，最快的可达0.01～0.02s；

一般的断路器的动作时间为0.06～0.15s，最快的可达0.02～0.06s。

（3）灵敏性

继电保护的灵敏性，是指对于其保护范围内发生故障或不正常运行状态的反应能力。满足灵敏性要求的保护装置应在区内故障时，不论短路点的位置和短路的类型如何，都能灵敏地正确反应。

通常灵敏性用灵敏系数来衡量，表示为Ksen：

① 反应故障参数增加的保护装置（如电流保护），其灵敏系数：

② 反应故障参数降低的保护装置（如低电压保护），其灵敏系数：

其中故障参数的最小、最大计算值是根据实际可能的最不利运行方式、故障类型和短路点来计算的.

（4）可靠性

保护装置的可靠性是指在该保护装置规定的保护范围内发生了它应该动作的故障时，它不应该拒绝动作(拒动），而在任何其他该保护不应该动作的情况下，则不应该错误动作（误动）。

影响可靠性的因素：

内在的：装置本身的质量，包括元件好坏、结构设计的合理性、制造工艺水平、内外接线简明，触点多少等；

外在的：运行维护水平、调试是否正确、正确安装。

提高可靠性的措施：

①选用适当的保护原理，在可能条件下尽量简化接线，减少元器件和触点的数量；

②提高保护装置所选用的器件质量和工艺水平，并有必要的抗干扰措施；

③提高保护装置安装和调试的质量，并加强维护和管理；

④采取保护装置多重化。

以上四个基本要求是分析研究继电保护性能的基础，也是贯穿全课程的一个基本线索。在它们之间，既有矛盾的一面，又有在一定条件下统一的一面。
