机电一体化系统设计简介

  • A+
所属分类:机电一体化

1、机电一体化系统(产品)设计方案的常用方法:
1) 取代法
取代法就是用电气控制取代原系统中的机械控制机构。该方法是改造旧产品、开发新产品或对原系统进行技术改造常用的方法,也是改造传统机械产品的常用方法。
2)整体设计法
整体设计法主要用于新产品的开发设计。在设计时完全从系统的整体目标出发,考虑各子系统的设计。
3)组合法
组合法就是选用各种标准功能模块组合设计成机电一体化系统。
2、现代设计方法:以计算机为辅助手段进行系统(产品)设计方法的总称。
       机电一体化设计方法与现代设计方法的融合是优质、高效、快速实现机电一体化系统(产品)设计的有效方法和基本条件。
计算机辅助设计与制造(CAD/CAN);并行工程设计——全寿命周期设计;虚拟产品设计与实现;快速响应设计;绿色环保产品设计;反求设计;网络协同合作设计

例1:机电一体化系统在数控机床中的应用

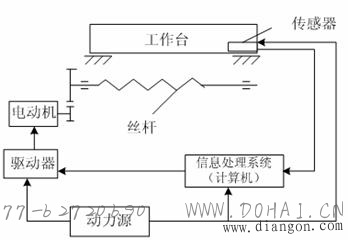

图1  数控系统组成简图
机电一体化实际上是机、电、液、气、光、磁一体化的统称,只不过机电之间的结合更紧密和常见而已。
机电一体化通过综合利用现代高新技术的优势,在提高精度、增强功能、改善操作性和使用性、提高生产率和降低成本、节约能源和降低消耗、减轻劳动强度和改善劳动条件、提高安全性和可靠性、简化结构和减轻重量、增强柔性和智能化程度、降低价格等诸多方面都取得了显著的技术经济效益和社会效益,促使社会和科学技术又向前大大迈进了一步。
机电一体化是集机械、电子、光学、控制、计算机、信息等多学科的交叉综合,它的发展和进步依赖并促进相关技术的发展和进步。
