接地和接零

为了人身安全和电力系统工作的需要，要求电气设备采取接地措施。按接地目的的不同，主要分为工作接地、保护接地和保护接零。

1. 工作接地 即将中性点接地

目的：

(1) 降低触电电压

(2) 迅速切断故障在中性点接地的系统中，一相接地后的电流较大，保 护装置迅速动作，断开故障点。

(3) 降低电气设备对地的绝缘水平

2. 保护接地

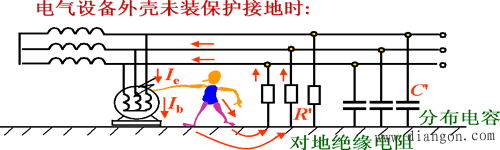

当电气设备内部绝缘损坏发生一相碰壳时：由于外壳带电, 当人触及外壳, 接地电流Ie将经过人体入地后 , 再经其它两 相对地绝缘电阻R ￠及分布电容C ￠回到电源。当 R ￠ 值较低、 C ￠ 较大时，Ib将达到或超过危险值。

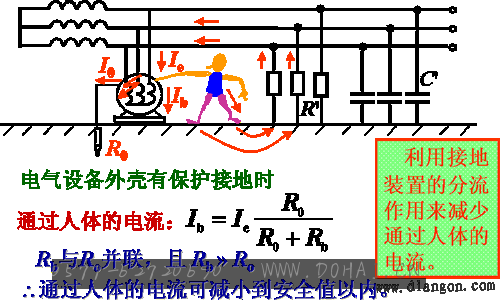

保护接地： 将电气设备的金属外壳(正常情况下是不带电的)接地。(用于中性点不接地的低压系统)

保护接零（用于 380V / 220V 三相四线制系统）

把电源碰壳，变成单相短路，使保护设备能迅速可靠地 动作，切断电源。

注：中性点接地系统

(1) 不允许采用保护接地，只能采用保护接零；

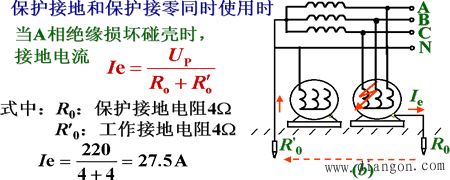

(2) 不准保护接地和保护接零同时使用。

此电流不足以使大容量的保护装置动作，而使设备外壳 长期带电，其对地电压为 110V 。
