全电压启动稳压泵用途及电路原理

  • A+
所属分类:电工基础

   1.稳压泵的用途
    稳压泵的用途是维持消防水管网压力,它将在电接点压力表的控制下启动和停止,以确保水的压力在设计规定的压力范围内,达到正常供消防用水之目的。因为当管网中有泄漏现象时,水压会逐渐下降,当水压小于规定的下限值时,稳压泵启动补压,当水压达到规定的上限值时,稳压泵停止运转。
电接点压力表的上限电接点SP2和下限电接点SP1分别控制高压力延时停泵和低压力延时启泵。
另外,来自消火栓给水泵控制电路中的常闭触点,当消防水池水位过低时是断开的,以其控制低水位停泵。

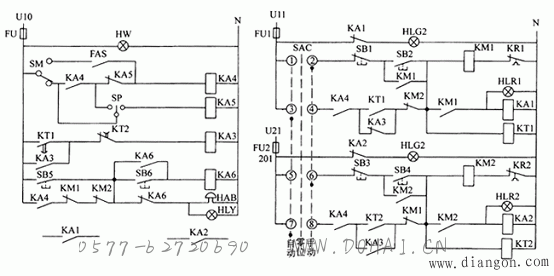

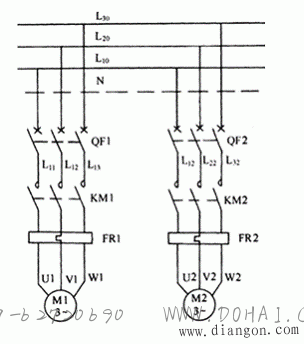

  2. 稳压泵全电压启动工作原理
    (1)1#泵稳压
当消防水池压力降到电接点压力表下限值时,SP(左)↑→KA4↑→KM1↑(1号泵运行), HLR1↑,KT1↑→延时后→KA3↑(为下次2号泵运行作准备)。随着稳压泵的运行,压力不断提高,当压力升为电接点压力表高压力值时, SP2(右)↑→KA5↑→KA4↓→KMl↓(1号泵停止运行)。KA3保持通电状态。
(2)轮换2#泵稳压
当水管中的水压第二次降低到要求值时,SP(左)↑→KA4↑→KM2↑(2号泵运行), HLR2↑,KT2↑→延时后→KA3↓。
随着稳压泵的运行,压力不断提高,当压力升为电接点压力表高压力值时,SP2(右)↑→KA5↑→KA4↓→KM2↓(2号泵停止运行)。
当第三次需要水泵启动时,又重新开始,1号泵工作。以后如此循环,两泵轮流工作。
(3)故障切换
如果1号泵在运行期间发生故障使接触器KM1跳闸,→KM2↑(2号泵运行)。
KM2能否通电,就取决于继电器KA3是否吸合。而KA3的通电取决于l号泵发生故障时,已经运行多长的时间,KT1的延时是否完成。如果延时时间不到,则等待其延时完成。如果延时时间已到,则KT1已吸合,KA3也会处在通电吸合状态。
(4)模块控制启泵
若将扭子开关SM向上扳动,可由FAS控制KA4的通电和断电,从而控制水泵的启动和停止。
