三相自动重合闸的原理及实现

  • A+
所属分类:电力配电知识

1.单侧电源线路的三相一次重合闸

当线路上故障(单相接地短路、相间短路)——>保护动作跳开三相——>重合闸起动——>合三相:故障是瞬时性的,重合成功;故障是永久性的,保护再次跳开三相,不再重合。

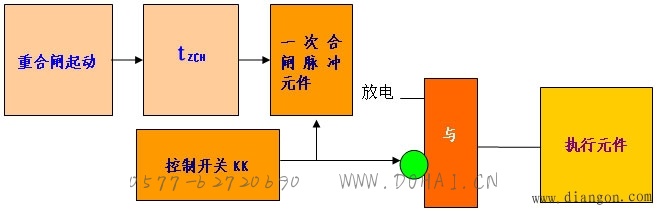

通常三相一次自动重合闸装置由起动元件、延时元件、一次合闸脉冲元件和执行元件四部分组成。

(1)起动元件:当DL跳闸之后,使延时元件起动。

起动方式: 1.控制开关KK位置与断路器位置不对应(优先采用);2.保护装置起动。

(2)延时元件:

(3)一次合闸脉冲元件:保证重合闸装置只重合一次。

(4)执行元件:启动合闸回路和信号回路,还可与保护配合,实现重合闸后加速保护。

2.两侧电源线路三相一次重合闸

(1)应考虑的两个问题

①时间的配合:考虑两侧保护可能以不同的延时跳闸,此时须保证两侧均跳闸后,故障点有足够的去游离时间。

②同期问题:重合时两侧系统是否同步的问题以及是否允许非同步合闸的问题。

(2)两侧电源线路上的主要合闸方式

①快速自动重合方式

当线路上发生故障时,继电保护快速动作而后进行自动重合。(隔离开关版权所有)其特点是快速,须具备下列条件:

a.线路两侧均装有全线瞬时保护。

b.有快速动作的DL,如快速空气断路器。

c.冲击电流<允许值。

②非同期重合闸方式

就是不考虑系统是否同步而进行自动重合闸的方式(期望系统自动拉入同步,须校验冲击电流,防止保护误动)。

③检查双回线另一回线电流的重合闸方式

④自动解列重合闸方式

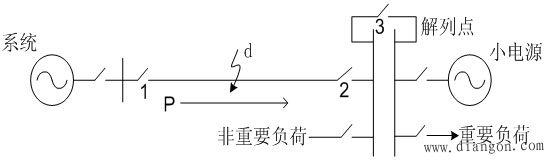

双侧电源单回线上:

d点短路,保护1动——>1DL跳闸,小电源侧保护动——>跳3DL,1DL处ZCH检无压后重合,若成功,恢复对非重要负荷供电,在解列点实行同步并列——>恢复正常供电。

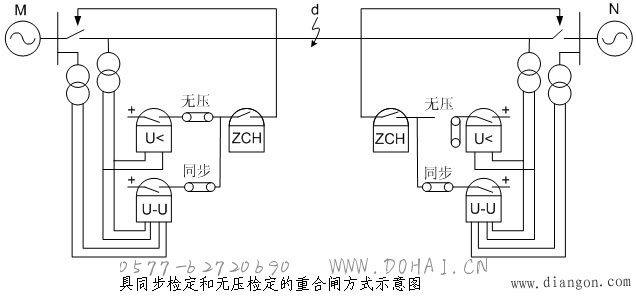

⑤具有同步检定和无压检定的重合闸

在两侧的断路器上,除装有单侧电源线路的ZCH外,在一侧(M侧)装有低电压继电器,用以检查线路上有无电压(检无压侧),在另一侧(N侧)装有同步检定继电器,进行同步检定(检同步侧)。

1)工作过程:

当线路短路时,两侧DL断开,线路失去电压,M侧低电压继电器动作,经ZCH重合。a.重合成功,N侧同步检定继电器在两侧电源符合同步条件后再进行重合,恢复正常供电;b.重合不成功,保护再次动作,跳开M侧DL不再重合,N侧不重合。

2)两点说明:

a.有上述分析可见,M侧DL如重合于永久性故障,就将连续两次切断短路电流,所以工作条件比N侧恶劣,为此,通常两侧都装设低电压继电器和同步检定继电器,利用连结片定期切换其工作方式,以使两侧工作条件接近相同。

b.在正常工作情况下,由于某种原因(保护误动、误碰跳闸机构等)使检无压侧(M侧)误跳闸时,因线路上仍有电压,无法进行重合(缺陷),为此,在检无压侧也同时投入同步检定继电器,使两者的触点并联工作。这样,在上述情况下,同步检定继电器工作,可将误跳闸的DL重新合闸。

注:在使用同步检定的一侧,绝对不允许同时投入无压检定继电器。
