DHM18-40/1N系列小型塑壳断路器

  • A+
所属分类:产品目录 断路器

范围

DHM18-40/1N系列小型塑壳断路器(以下简称断路器)时本公司自行研制开发的新型产品,该产品性能可靠,保护特性精确、分断能力高、体积小,是理想的更新换代产品。

断路器主要适用于交流50Hz,额定电压230V,额定工作电流至40A的建筑物及类似场所的电力线路设施和电气设备进行过电流保护,亦可用于不频繁的通断操作。

该断路器符合IEC60898、GB10963.1《家用及类似场所用过电流保护断路器》等标准要求。

型号及其含义

DHM18-40/1N系列小型断路器

基本规格及主要技术参数

1.壳架等级额定电流Inm:40A

2.额定电压Ue:50Hz,230V

3.额定电流In:6A、10A、16A、20A、25A、32A、40A

4.额定分断能力Icn:6000A

5.极数为1P+N,宽度为18mm

6.机械寿命:8000次

7.电寿命:4000次

8.断路器的脱扣特性见表1和图1

DHM18-40/1N系列小型断路器的脱扣器特性

结构特点

DHM18-40/1N系列小型塑壳断路器跨度不大于18mm,体积小,限流效果好,分断能力高,具有1P+N双断点,两极被绝缘地隔离开,在同步接通和分断的前提下,N始终保持先接通,后分断,即保证了保护极分断电弧的能力,又有效的保护被控制线路和电气设备的安全。

该断路器具有明显的触位位置状态指示;采用提升式接线端子,接线方便,保证1mm至16mm的导线接线可靠;采用35mm标准导轨安装,安装便捷。可带辅助报警触头、分励脱扣器、欠压脱扣器等附件,为智能化应用提供可极大方便。

正常工作条件和安装条件

1.正常工作条件

a.周围空气温度上限不超过+40℃,下限值不低于-5℃.24h内平均温度不超过+35℃。

b.安装地点的海拔高度不超过2000m.

c.安装地点的大气相对湿度,在周围最高温度+40℃时不超过50%,在较低温度下可以有较高的相对湿度,例如:20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。

d.污染等级2

2安装条件

a.过电压类别为‖、Ⅲ类。

b.断路器采用标准导轨安装。

c.断路器一般应垂直安装,手柄向上为接通电流位置。

d.安装处应无显著冲动和振动。

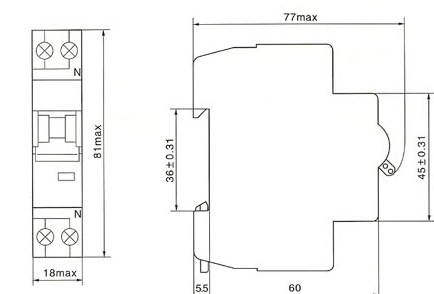

外形尺寸和安装尺寸见图2

DHM18-40/1N系列小型断路器的外型及安装尺寸

订货须知

订货时应说明额定电流值、脱扣型式、台数等。

例如:DHM18-40/1N小型断路器,额定电流为16A,脱扣型式为C型100台,则表示为:DHM18-40/1N-C16 100台

如果你希望了解DHM18-40/1N塑壳断路器的更多内容,如产品使用说明书,价格,规格参数,更换等信息,请联系我们
