时间继电器的接线方法及接线图

第一、控制接线：你把它看成直流继电器来考虑。3、7用来接12V控制电压；2、7用来接24V控制电压。其中的7当成直流电的负极，使用时接到零线。2接220V的火线。
第二、工作控制：虽然控制电压接上了，但是是否起控制作用，由面板上的计时器决定。
第三、功能理解：它就是一个开关，单刀双掷的，有一个活动点活动臂，就像常见的闸刀开关的活动刀臂一样。8是活动点，5是常闭点，继电器不动时，他们两个相连。动作时，8、6相连。
第四：负载接线：电源的零线或负极接用电器的零线或负极端。电源的火线或正极接8脚，用电器的火线端或正极接6脚，5脚空闲不用。

第五、工作原理：计时无效期间，8、5相连，相当于我们平常电灯开关断开状态。有效时，继电器动作，8、6相连，用电器得电工作，相当于我们平常电灯开关接通状态

接线插头：8针圆插头
针脚定义：
接线方式1（国内常规） 接线方式2（OMRON）
针号 针定义 针号 针定义
1、继电器B公共端 1 外部开关公共端
2、电源零线N（AC85-265V）
3、继电器B常开触点 3 时间复位端子(RESET)/接通有效
4、继电器B常闭触点 4 计时允许端子(GATE)/断开有效
5、继电器A常闭触点 5 继电器A常闭触点
6、继电器A常开触点 6 继电器A常开触点
7、电源火线L（AC85-265V）
8、继电器A公共端 8 继电器A公共端

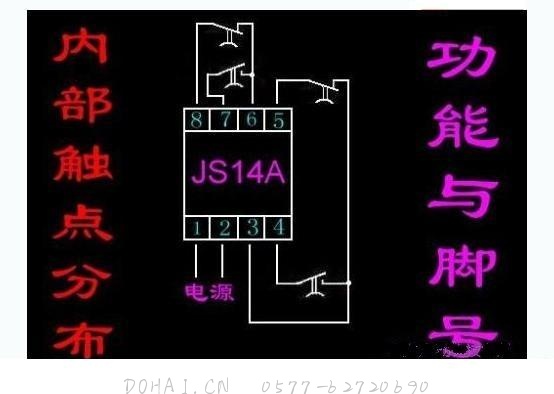

1、2是电源，第一组3、4是常开，3、5是常闭，第二组6、7是常开，6、8是常闭
