CJX2-N(LC2-D)可逆交流接触器

  • A+
所属分类:接触器

一:适用范围

CJX2-N系列交流接触器

CJX2-NLC2-D)系列可逆连锁交流接触器适用于交流50Hz或60Hz、电压至690V、电流至95A电路中,作电动机可逆控制用。它的机械联锁结构,保证了两台可逆接触器触头转换的可靠工作。

产品符合GB14048.4标准。



二:型号及含义

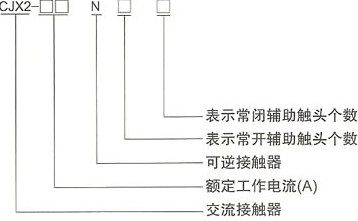

CJX2-N系列交流接触器的型号及含义

一些比较常用的型号有:

CJX2-09、CJX2-12、CJX2-18、CJX2-25、CJX2-32

CJX2-40、CJX2-50、CJX2-65、CJX2-80、CJX2-95

LC2-D09、LC2- D12、LC2- D18、LC2- D25、LC2- D32

LC2- D40、LC2- D50、LC2- D65、LC2- D80、LC2- D95

型号 额定工作电流400V, AV-3A 控制功率KW 辅助触头数量 备注
230V 400V 415V 440V 690V
CJX2-09N 9 2.2 4 4 4 5.5 NC 安装方式除螺钉, 安装外还备有35mm安装轨
CJX2-12N 12 3 5.5 5.5 5.5 7.5 NC
CJX2-18N 18 4 7.5 7.5 9 9 NC
CJX2-25N 25 5.5 11 11 11 15 NC
CJX2-32N 32 7.5 15 15 15 18.5 NC
CJX2-40N 40 11 18.5 18.5 22 30 NO+NC 除螺钉安装外还备有75mm安装轨
CJX2-50N 50 15 22 22 30 33 NO+NC
CJX2-63N 63 18.5 30 30 37 37 NO+NC
CJX2-80N 80 22 37 37 45 45 NO+NC
CJX2-95N 95 25 45 45 45 45 NO+NC

三:CJX2-N(LC2-D)可逆交流接触器外型与安装尺寸

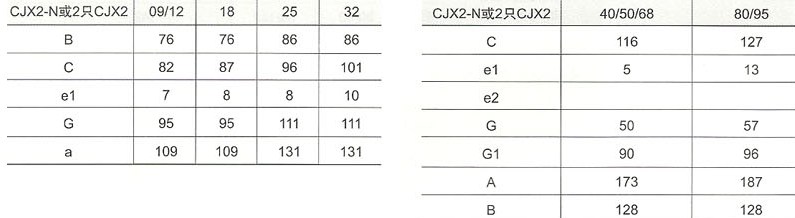

CJX2-N系列交流接触器的外型及安装尺寸

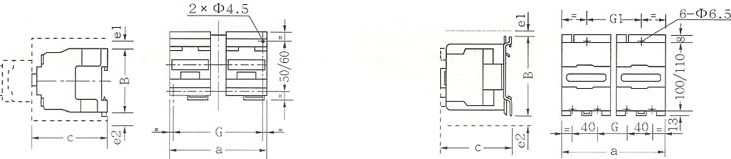

CJX2-N系列交流接触器的外型及安装示意
