CJX5系列交流接触器

  • A+
所属分类:接触器

适用范围

CJX5系列交流接触器

CJX5系列交流接触器适用于交流50Hz或60Hz,电压至660V,电流95A至85A的电力线路中,供远距离接通和分断电路、频繁的起动和控制交流电动机之用。

型号及含义

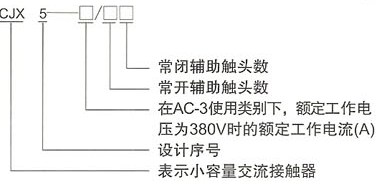

CJX5系列交流接触器的型号及含义

一些常用的型号有:

交流接触器 CJX5-09  CJX5-11  CJX5-12  CJX5-16

交流接触器 CJX5-22  CJX5-30  CJX5-40

交流接触器 CJX5-50  CJX5-62  CJX5-85

交流接触器 CJX5-105

结构特征

CJX5系列交流接触器可根据需要附装辅助触头组,可采用35mm宽的标准安装轨安装,装卸迅速方便,灭弧室呈封闭型,并有阻燃材料阻挡电弧向外喷溅,保证人身及相邻电器安全。

特性

1.产品符合GB14048.4-93、eqvIEC947-4-1标准

2.基本参数见表1

CJX5系列交流接触器的主要技术参数

CJX5交流接触器外形及安装尺寸

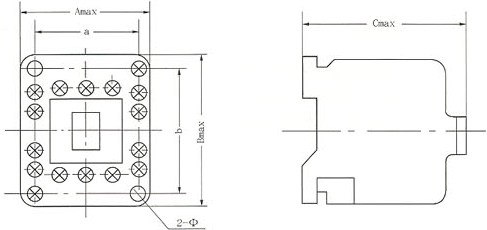

CJX5系列交流接触器的外型及安装尺寸

CJX5系列交流接触器外形与安装尺寸

型号 Amax Bmax Cmax A B Φ
CJX5-9 CJX5-12 45 68 80 32±0.50 50±0.50 4.5±0.480



CJX5-16 46 70 89 32±0.50 50±0.50
CJX5-22 70 82 98 54±0.60 56±0.50 4.8±0.480
CJX5-30 CJX5-40 82 90 104 71±0.60 65±0.50 4.5±0.480
CJX5-50

CJX5-63

90 108 108 70±0.60 75±0.50 5±0.480
CJX5-85 102 126 129 80±0.60 110±0.50 6±0.480



如果你希望了解CJX5系列交流接触器的更多内容,如使用说明,价格,维修保养等相关信息,请联系我们
