CJX8(B)系列交流接触器

  • A+
所属分类:接触器

一:适用范围

CJX8列交流接触器

CJX8(B)系列交流接触器主要用于交流50Hz或60Hz、电压至690V,额定电流至370A的电力线路中,供远距离接通与分断电力线路或频繁的控制交流电动机之用,具有失压保护作用。常与JR29系列热继电器组成电磁起动器,此时,具有过载及断相保护作用。还可加装机械联锁构成可逆式接触器。







二:型号及其含义

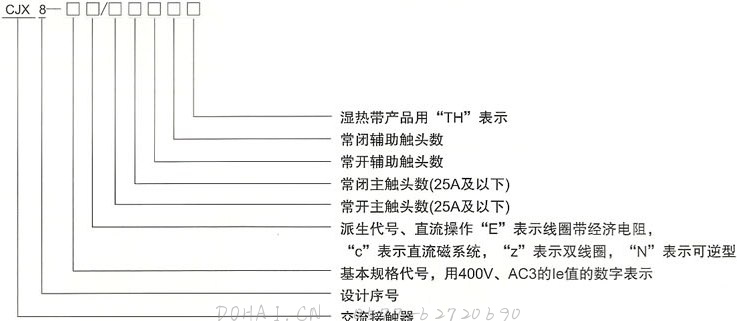

CJX8列交流接触器的型号及含义

标准的CJX8接触器型号有:

CJX8-9 CJX8-12 CJX8-16 CJX8-25 CJX8-32 CJX8-37 CJX8-45

CJX8-65 CJX8-85 CJX8-105 CJX8-170 CJX8-250 CJX8-370

B-9 B-12 B-16 B-25 B-32 B-37B-45

B-65 B-85 B-105 B-170 B-250 B-370

三:结构特征

1.CJX8-30交流接触器及以下规格为“正装式结构”,即触头系统在前面、此系统在后面(靠近安装面),CJX8-37及以上规格为“倒装式”结构,即磁系统在前面,主触头系统在后面。

2.动触头为桥式结构。CJX8-105以上的主静触头与主接线可分离,更换触头时不必拆卸主导线。CJX8-9-25为四对触头(三对主触头、一对辅助触头或四对主触头)。CJX8-30以上动头支架上装三个动触头,不能增加主触头数。

3.CJX8-9~CJX8-25交流接触器采用封闭式自然灭弧,CJX8-30-45采用铁磁片灭弧,CJX8-65以上采用铁磁栅片灭弧,各级产品均采用耐弧塑料弧罩。

4.CJX8-9~CJX8-30交流接触器可快速安装在符合IEC标准35mm的安装卡轨上。本系列接触器可卡装不同型号辅助触头,增加使用的方便性(见表)。

该交流接触器符合IEC60947-4-1、VDE0660、NFC63-110、NBNC63158、CE117-3、BS5425、NE50012、GB14048.4-2003标准。

四:主要技术参数

接触器型号

CJX8-9

CJX8-12

CJX8-16

CJX8-25

CJX8-30

CJX8-37

CJX8-45

CJX8-65

CJX8-85

CJX8-105

CJX8-170

CJX8-250

CJX8-370

额定绝缘电压V

690

约定发热电流A

16

20

25

40

45

45

60

80

100

170

250

330

410

AC3额定工作电流A

400V

9

12

16

25

30

37

45

65

85

105

170

250

370

690V

3.5

4.9

6.7

13

17.5

21

25

45

55

82

118

170

268

AC3额定控制功率KW

400V

4

5.5

7.5

11

15

18.5

22

33

45

55

90

132

200

690V

3

4

5.5

11

15

18.5

22

40

50

75

110

160

250

线圈功率(VA/W)

启动

60/50

60/50

60/50

85/65

85/65

175/125

175/125

270/130

270/130

510/280

750/460

1100/600

1900/850

吸持

9/2.2

9/2.2

9/2.2

10/3

10/3

22/5

22/5

30/8

30/8

32/9

60/15

66/16

100/27

线圈电压V

交流

24、36、48、110、127、230、400、415

直流

24、48、110、220

可配用的辅助触头型号及数量

(0~4个)CA7

(0~4个)CA7

(0~4个)CA11

五:外形及安装尺寸

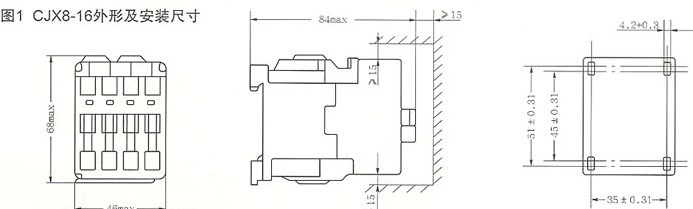

图1 CJX8-16外形及安装尺寸

CJX8-16外形及安装尺寸

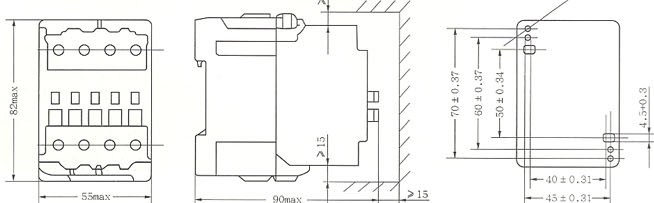

图2 CJX8-25外形及安装尺寸

CJX8-25外形及安装尺寸

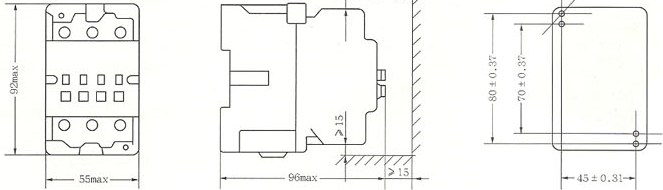

图3 CJX8-30外形及安装尺寸

CJX8-30外形及安装尺寸

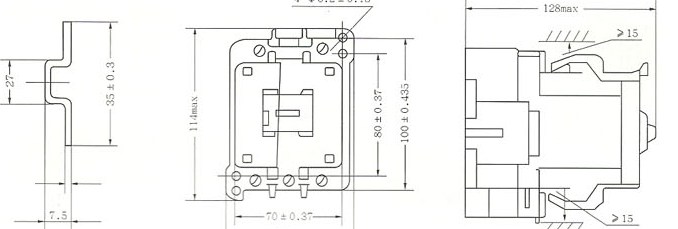

图4 CJX8-9~30用安装导轨                                                                               图5 CJX-37~45外形及安装尺寸

CJX8-9~30用安装导轨     CJX-37~45外形及安装尺寸

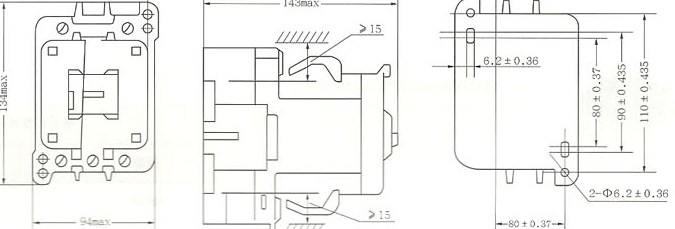

图6 CJX8-65~85外形及安装尺寸

CJX8-65~85外形及安装尺寸

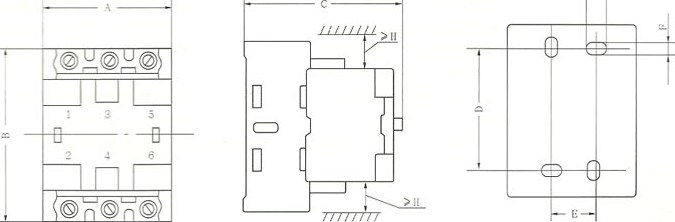

图7 CJX8-105~370外形及安装尺寸(见表)

CJX8-105~370外形及安装尺寸

CJX8-105~370外形及安装尺寸(表)
