SRC1系列切换电容接触器(25C-75C)

  • A+
所属分类:接触器

适用范围

SRC1-25C~SRC1-75C切换电容接触器

SRC1系列切换电容接触器(25C-75C)SRC1系列交流接触器的派生产品,主要用于交流50Hz,额定电压400V的电路中接通和分断电力电容器组,以调整用电系统的功率因数。接触器带有抑制涌流装置,能有效的减少合闸涌流对电容的冲击和抑制开断时的过电压。







技术参数

1.接触器主电路基本参数见表1

型号 使用类别 额定绝缘电压V 额定工作电流A 约定发热电流A 额定控制容量Kvar
SRC1-25C AC-6B 500 22 40 15
SRC1-30C 29 45 20
SRC1-40C 36 85 25
SRC1-50C 44 85 30
SRC1-63C 58 85 40
SRC1-75C 73 85 50

2.接触器吸引线圈消耗功率见表2

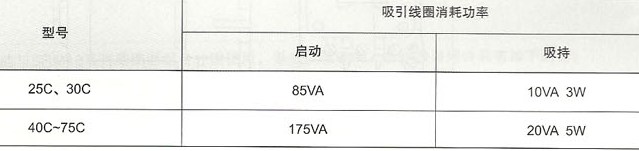

SRC1-25C~SRC1-75C切换电容接触器的吸引功率消耗

3.SRC1系列切换电容接触器在额定控制电源电压的85%~110%范围内能可靠吸合,其释放电压不高于额定控制电源电压的75%,最低释放电压不低于额定控制电源电压的20%。

4.可用于八小时工作制,不间断工作制或负载因数60%,操作循环数为120级的断续周期工作制。

5.接触器可在其本体顶端的契型块上凸安装CA7-10(常开)或CA7-01(常闭)共四只辅助触头。

6.抑制涌流能力:接触器具有抑制涌流能力,使接通时的涌流峰值不大于额定工作电流的20倍。

7.机械寿命,接触器的机械寿命不少于1×106次。

8.电寿命,接触器的电寿命不少于1×105次,其试验负载与操作频率按表3规定。

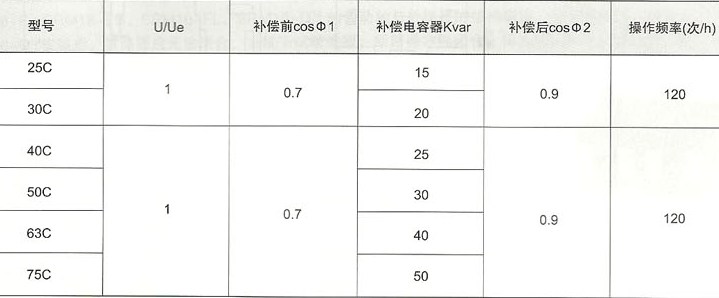

SRC1-25C~SRC1-75C切换电容接触器的补偿特性

9.辅助触头按表4的参数,其电寿命为100万次,交流在额定工作电压为400V时,工作电流为10Ie。

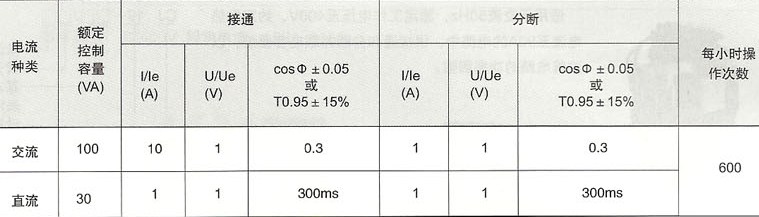

SRC1-25C~SRC1-75C切换电容接触器的己酮分段特性

外形及安装尺寸

接触器可用2只螺钉并加上垫圈和弹簧垫圈固定或用卡轨安装,其外形及安装尺寸见图1、2、3。

注:接触器也可用35mm或75mm卡轨安装。

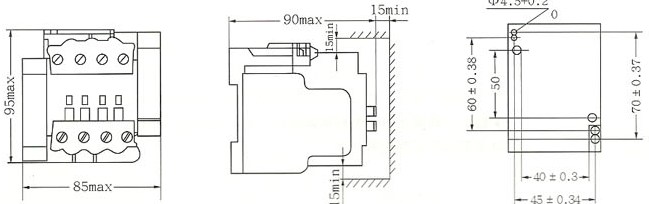

图1:SRC1-25C

SRC1-25C的外型及安装尺寸

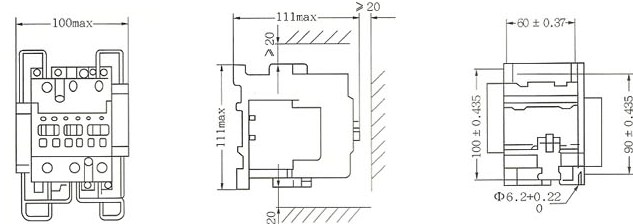

图2:SRC1-30C

SRC1-30C的外型及安装尺寸

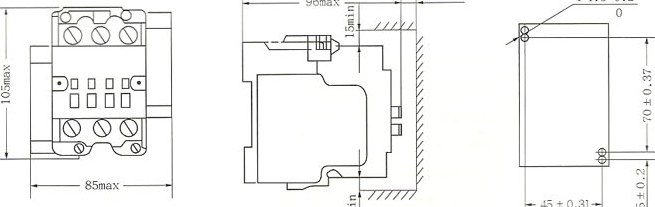

图3:SRC1-40C SRC1-75C

SRC1-40C SRC1-75C的外型及安装
