单相半波整流电路的缺点是只利用了电源的半个周期，同时整流电压的脉动较大。

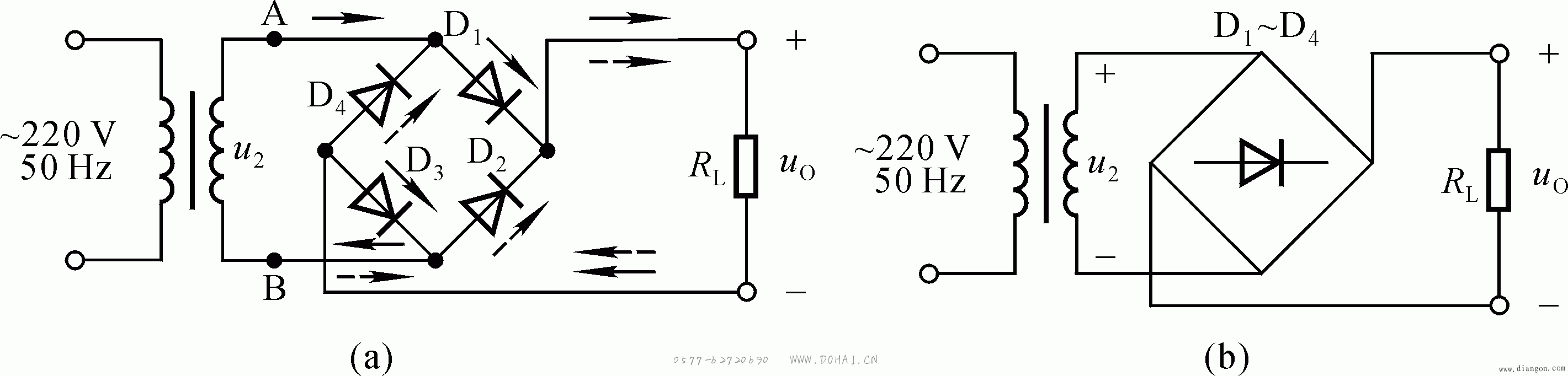

上图所示全波整流电路可以克服这些缺点，其中最常用的是单相桥式整流电路（如上图b所示），
它是由四个二极管接成电桥的形式构成的。
上图（a）所示为单相桥式整流电路中的电流方向，其中实线箭头表示交流电源处于正半周时的情况，虚线箭头则为交流电源处于正半周时的情况。可以看到，四个二极管分为两组，正负半周轮流导通，但负载上电流方向不变，此即为全波整流。

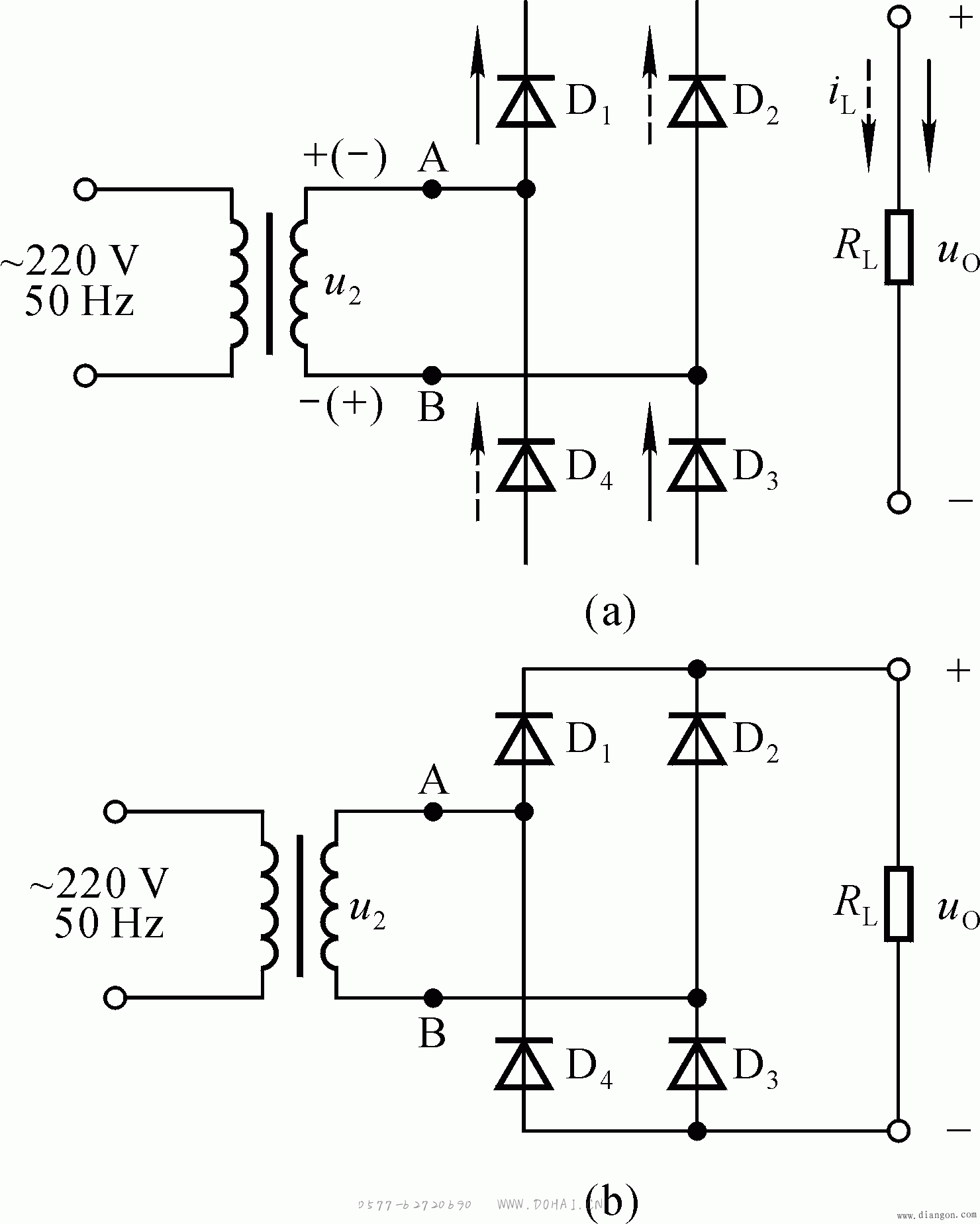

上图所示为单相桥式整流电路的习惯画法。在实际应用中，单相桥式整流电路可以用四个独立的整流二极管实现，也可以用集成器件“桥堆”来实现.

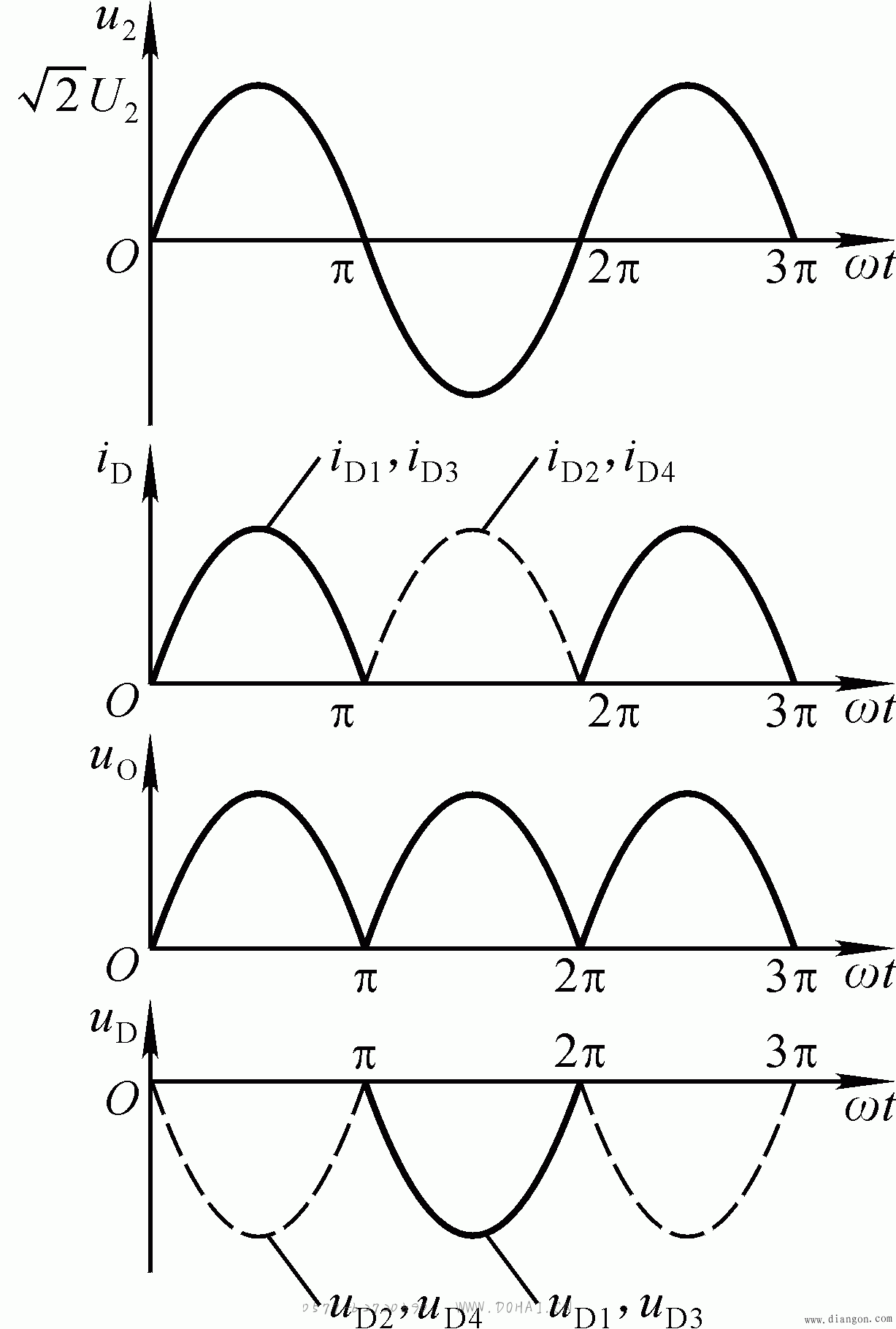

下图所示为单相桥式整流电路的波形图，根据波形图可知，单相桥式整流电压的平均值为： Uo ≈ 0.9U2（U2为变压器副边输出电压的有效值）
