多级放大电路

单个放大电路的放大倍数有限，因此往往需要两级以上放大电路串联起来使用。在多级放大电路中，每两个单级放大电路之间的连接方式称为耦合，分为以下三种：

1、阻容耦合：两级之间通过耦合电容及后级输入电阻连接。由于电容有隔直作用，它可使前后级的静态工作点互不影响，便于放大电路的设计和调试。但在集成电路中，由于难于集成容量较大的电容，因而几乎无法采用这种耦合方式。

2、直接耦合：即把前级的输出端直接接到后级的输入端，适用于放大缓慢变化的信号或直流信号。直接耦合看似简单，却存在两个问题需要解决：一个是前后级静态工作点互相影响的问题，一个是零点漂移问题。但由于不采用耦合电容，因此适合于集成电路。

3、变压器耦合：这种耦合方式已经很少使用，不再讨论。

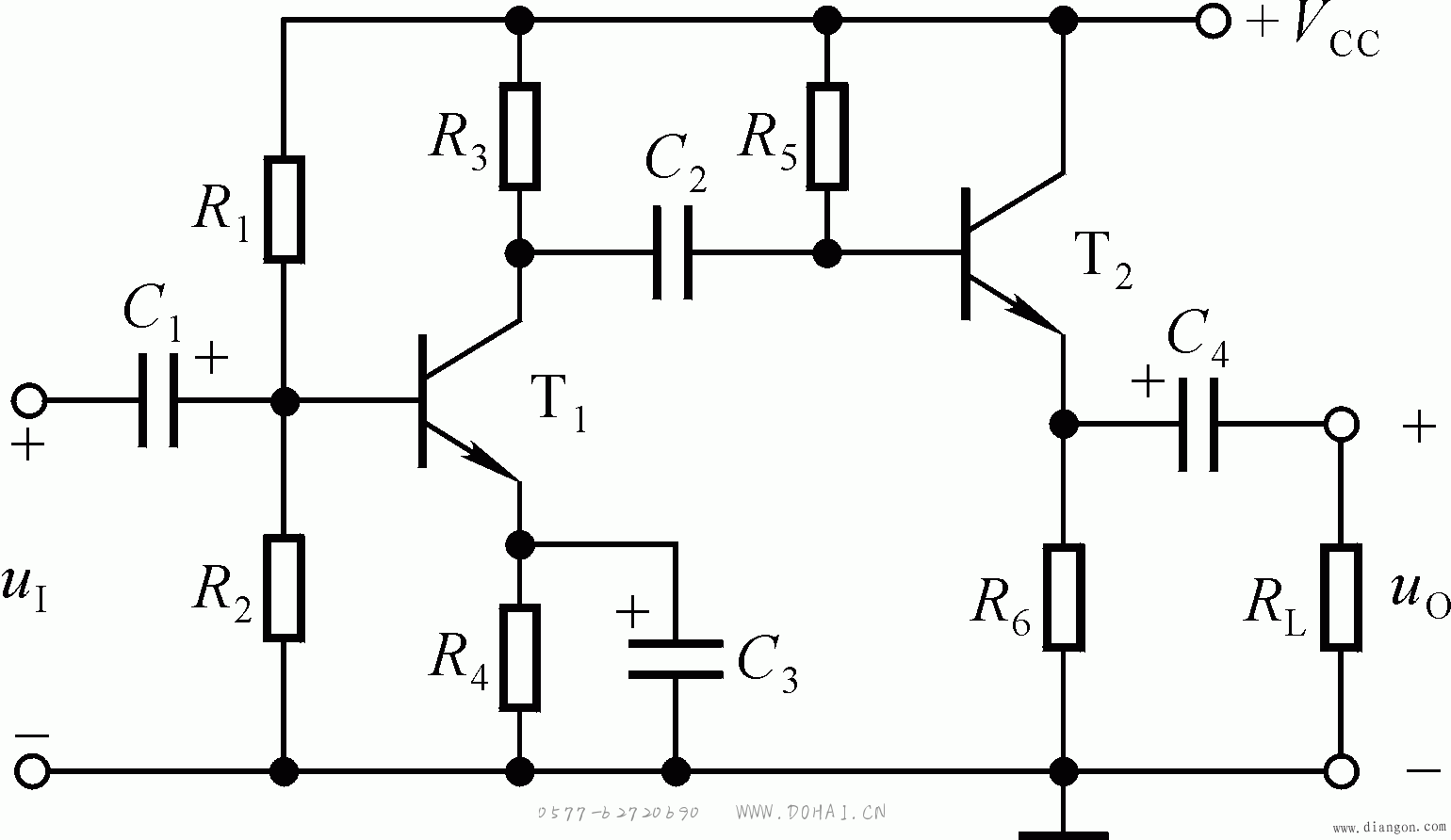

下图所示为由一个分压偏置式共射放大电路和一个射极输出器组成的两级阻容耦合放大电路。其中，射极输出器除了可以降低整个电路的输出电阻外，由于其较高的输入电阻就是前级共射放大电路的负载电阻，根据共射放大电路电压放大倍数的计算公式可知，尽管射级输出器本身的电压放大倍数小于1，但仍然可以提高前级放大倍数，从而提高整个放大电路的放大倍数。
