直流稳压电源的组成

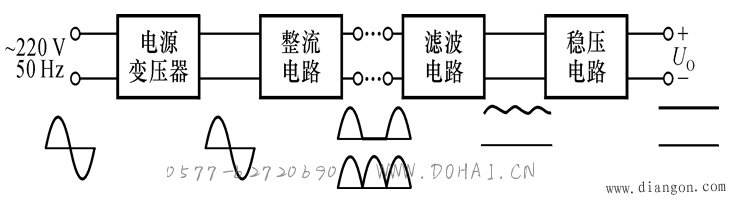

在工农业生产和科学实践中,主要采用交流电,但在大部分电子设备中都需要使用直流稳压电源。下图所示为直流稳压电源的组成框图,

实际上它就是表示把交流电转换为直流电的过程。图中各环节的功能如下:

1、电源变压器:将标准交流电源电压变换为符合整流需要的交流电压(一般为降压)。

2、整流电路: 利用二极管等整流器件的单向导电特性,将交流电压变换为单向脉动电压。

3、滤波电路: 减小整流电压的脉动程度,以适合稳压电路的需要。

4、稳压电路: 在交流电源电压波动或负载变化时,使直流输出电压稳定。
