电气原理图的连线绘制规则

1．连线布置形式
        1）垂直布置形式
设备及电器元件图形符号从左至右纵向排列，连接线垂直布置，类似项目横向对齐，一般机床电气原理图均采用此布置方法。
2）水平布置形式
设备及电器元件图形符号从上至下横向排列，连线水平布置，类似项目纵向对齐。
电气原理图绘制时采用的连线布置形式应与电气控制柜内实际的连线布置形式相符。
2．交叉节点的通断
        十字交叉节点处绘制黑圆点表示两交叉连线在该节点处接通，无黑圆点则无电联系；T字节点则为接通节点，见图。
  3．线号与规格标注
        线号用L1、L2、L3、U、V、W等标注，连线规格按就近原则采用引出线标注，例如图中就采用了引出线标注，冷却电动机主电路分区中的引出线端点处标注的2.5mm2表示连线截面积为2.5mm2。连线规格标注过多，会导致图面混乱，可在电气元件明细表中集中标注。

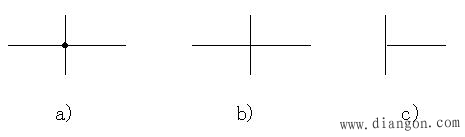

交叉节点的通断
a) 有黑圆点十字交叉节点  b)无黑圆点十字交叉节点  c)T字节点
  4．节点数字符号标注
        为了注释方便，电气原理图各电路节点处还可标注数字符号，见图3-1之照明电路区的4、5、6、7、8。数字符号一般按支路中电流的流向顺序编排。节点数字符号作用除了注释作用外，还起到将电气原理图与电气接线图相对应的作用。
