电气原理图中电器元件绘制规则

CW6132车床的电气原理图中包括了该机床所有电气元件导电部件和接线端点之间的连接关系。

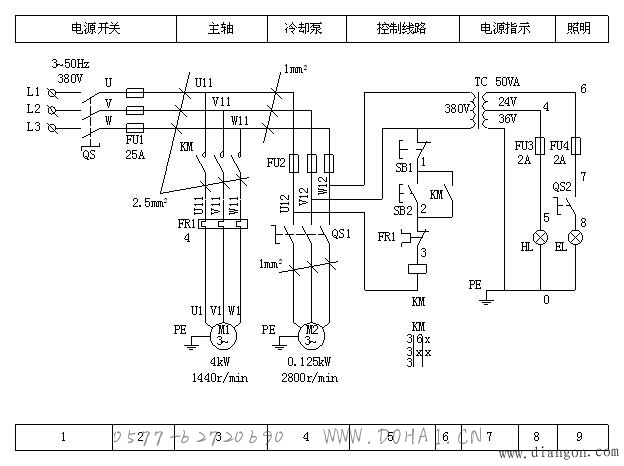

CW6132车床电气原理图

        1．触头图示状态

电气图中电气元件触头的图示状态应按该电器的不通电状态和不受力状态绘制。
对于接触器、电磁继电器触头按电磁线圈不通电时状态绘制；对于按钮、行程开关按不受外力作用时的状态绘制；对于低压断路器及组合开关按断开状态绘制；热继电器按未脱扣状态绘制；速度继电器按电动机转速为零时的状态绘制；事故、备用与报警开关等按设备处于正常工作时的状态绘制；标有“OFF”等多个稳定操作位置的手动开关则按拨在“OFF”位置时的状态绘制。

        2．文字标注规则

电气图中文字标注遵循就近标注规则与相同规则。所谓就近规则是指电气元件各导电部件的文字符号应标注在图形符号的附近位置；相同规则是指同一电气元件的不同导电部件必须采用相同的文字标注符号（如图3-1中，交流接触器线圈、主触头及其辅助触头均采用同一文字标注符号KM）。
文字本身应符合GB4457.3-84《机械制图文件》的规定。汉字采用长仿宋体，字高有20，14，10，7，5，3.5，2.5等七种，字体宽度约等于字高的2/3，而数字和字母笔画宽度约为字高的1/10等。
