HD13B-4000A 超大电流刀开关

本文主要介绍大电流刀开关HD13B-4000/10、HD13B-3000/10，操作机构为杠杆操作机构，如将操作机构换成旋转式操作机构则型号为HD13BX-4000/10、HD13BX-3000/10。

 一、适用范围
适用于工业企业配电设备中，用于交流50Hz，电压至1000伏，直流1200伏，额定工作电流3000A及以下的配电线路中，作为无载操作，隔离电源之用，手动操作。

 二、结构特征
2.1 刀开关以每两片刀片为一组，他们分布在静触头的两侧，用片状弹簧和螺钉锁紧，在电网发生短路时，由于两并联刀片之间以及钢质弹簧片产生的电磁锁紧力，、补偿了触头的斥力，从而能获得较高的电动稳定性。
2.2 刀开关的导电部分，借助酚醛玻璃纤维塑料制成的绝缘底板固定于底座上具有较高的绝缘性能和机械强度。
2.3 刀开关有杠杆传动装置，手动操作，在杠杆传动装置上有明显的通断指示和可靠的定位装置。
2.4 与外部导线连接的触头和刀片都镀锡，加强表面保护和改善与导线连接的接触电阻。

 三、正常工作条件和安装条件
3.1 海拔高度不超过2000m
3.2 环境温度不高于+40℃，不低于-5℃；24h的平均温度值不超过+35℃
3.3 相对湿度不大于90%；同时该月的月平均最低温度不超过+25℃
3.4 周围环境的污染等级为3级

 四、主要技术参数

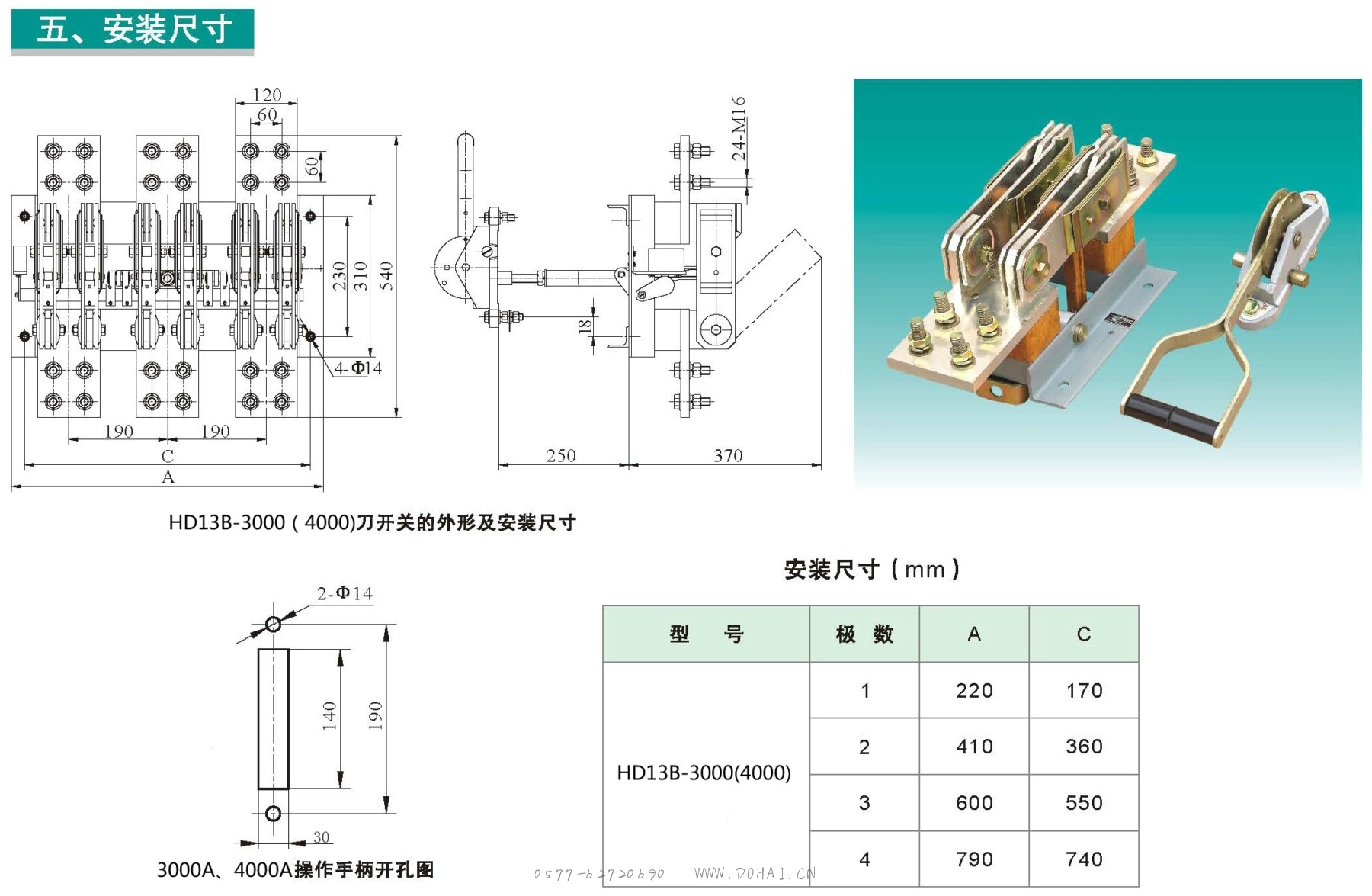

 五、安装尺寸
