HR18熔断器式隔离开关

  • A+
所属分类:产品目录 隔离开关

一:开关简介

HR18熔断器式隔离开关

HR18系列熔断器式隔离开关(以下简称开关),是我公司参照国外ABB公司产品而设计的,适用于交流50Hz、额定电压至660V、约定发热电流至630A的具有高短路电流的配电电路和电动机电路中,用作手动不频繁操作的电源开关、隔离开关和应急开关,并作电路短路保护之用。

开关造型美观、新颖简洁,结构简单、操作方便,符合IEC60947-3、GBI4048.3标准。是同类产品的最佳选择。







二:型号及含义

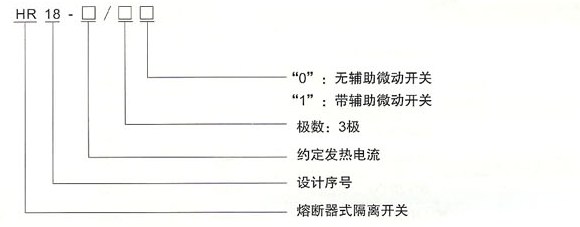

HR18熔断器式隔离开关的型号及含义

常见的HR18系列熔断器式隔离开关型号有:

HR18-160/3 HR18-250/3 HR18-400/3 HR18-630/3

三:开关结构特征

1.开关主要由底座、上盖、灭弧罩等部分组成,静触头直接装在底座上,熔断体装在上盖中直接作为动触头刀片用或直接装刀片当隔离开关用上盖可沿底座的支点呈扇形旋转打开,使熔断体从插座中完全拔出,并具有较大的隔离距离,上盖亦可方便地从底座上撤出,便于开关的安装与安全拆换熔断体。

2.开关中底座、上盖、灭弧罩等均由耐弧塑料压制而成,为全塑型结构,具有良好的机械强度、阻燃性能与及介电性能,且结构简单、拆装方便、安全可靠。灭弧罩中装有多片金属灭弧栅,加强了开关的灭弧能力,提高了触头的使用寿命。

3.HR18开关可带负荷操作,直接固定安装在开关柜上,可带辅助微动开关,用以指示开关的接通与分断。

四、主要技术参数

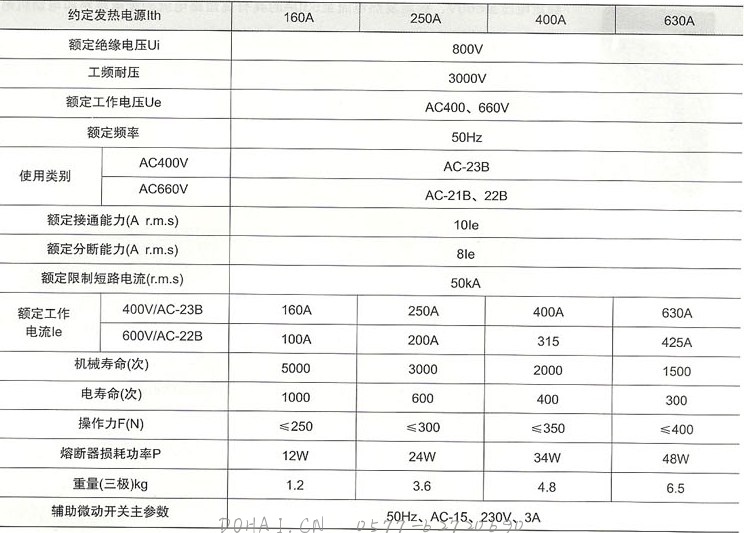

HR18熔断器式隔离开关的主要技术参数

HR18熔断器式隔离开关与熔断体的配用关系

HR18熔断器式隔离开关与熔断器的配用关系

五:外形与安装尺寸

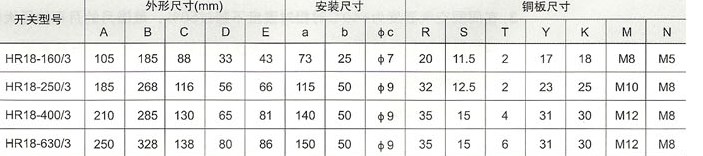

HR18熔断器式隔离开关的外型及安装尺寸

HR18熔断器式隔离开关的铜版尺寸

如果你希望了解HR18熔断器式隔离开关的更多内容,如使用说明书,价格,维修保养等相关信息,请联系我们
