PLC彩灯控制程序的编程实验

一、实验目的
1．进一步熟悉三菱FX系列PLC的基本指令和功能指令系统。
2．进一步熟悉PLC的程序设计和调试方法。
二、实验内容
图1为16位循环移位彩灯控制程序图，图中彩灯是否移位由X20来控制，移位的方向由X21来控制，其中X0-X21可用实验箱上的钮子开关来模拟，Y0-Y16用实验箱上的信号等来表示。在X20由OFF转到ON时，根据X0-X16的状态给Y0-Y16置初值。

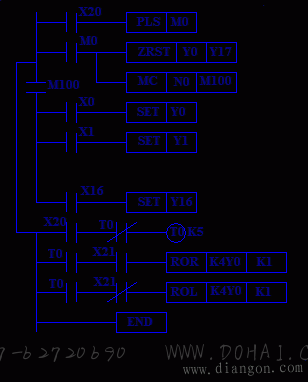

              图1 彩灯控制程序梯形图
将图1所示的控制程序写入PLC，检查无误后开始运行。通过观测与Y0-Y17对应的LED，检查彩灯的工作情况。按以下步骤操作，检查程序是否正确：
1．观察移位寄存器的循环移位功能是否正常，初始值是否与设定值相同。
2．改变初始值设定开关X0-X16的状态，断开开关X20，然后将它接通，观察是否在X20接通时，移位寄存器按新的初始值运行，其初始值是否符合新的设定值。
3．改变T0的设定值年，观察移位速率是否变化。
4．改变X21的状态，观察能否改变移位的方向。
三、预习要求
1．仔细阅读实验指导书，了解移位寄存器的工作原理。
2．写出图1所对应的指令表程序。
四、实验报告要求
1．写出本程序的调试步骤和观察结果。
2．自己用相关指令重新设计一个彩灯控制程序。并上机调试、观测实验结果。
