熔断器结构与选用

  • A+
所属分类:电工基础

熔断器主要有插入式、螺旋式、密闭管式等类型。
        插入式熔断器
插入式熔断器主要由瓷盖、瓷座、动触头、静触头和熔丝等组成。常用产品有RC1A系列,主要用于低压分支电路的短路保护。

插入式熔断器

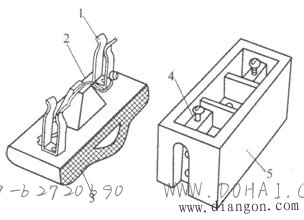

1-动触头  2-熔丝  3-瓷盖  4-静触头  5-瓷座

       螺旋式熔断器
螺旋式熔断器主要由瓷帽、熔管、瓷套、上接线端、下接线端和底座等组成。熔管由电工陶瓷制成,熔管内装有熔体和石英砂填料,熔管上盖中有一个熔断指示器,当熔体熔断时指示器跳出显示熔体熔断。主要用于低压配电柜线路中的短路保护。

螺旋式熔断器

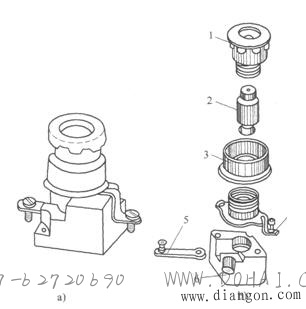

a)外形  b)结构
1-瓷帽  2-熔管  3-瓷套  4-上接线端  5-下接线端  6-底座

        密闭管式熔断器
密闭管式熔断器主要由熔管、熔体和夹座组成,分为无填料式和有填料式两种。
        无填料密闭管式熔断器
一种可拆卸熔断器,其特点是当熔体熔断时,管内产生高气压能加速灭弧。熔体熔断后可拆开更换新熔体。主要用于频繁发生过载和短路故障的场合。

密闭管式熔断器

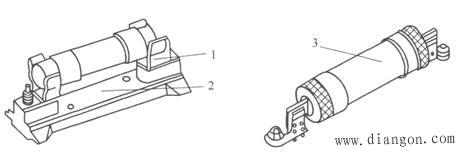

1-夹座  2-底座  3-熔管

       有填料密闭管式熔断器
在熔管中填充了石英砂等介质材料,石英砂具有较好的导热性能和绝缘性能,其颗粒可吸收电弧能量,使电弧快速冷却,加快了灭弧能力。主要用于电缆、导线、电动机、变压器以及其他电器设备的短路保护。熔断器在电气原理图中的图形与文字符号为。

熔断器图形与文字符号

       熔断器类型选用
对于小容量电动机或照明线路,一般考虑过电流保护,应选较小熔化系数的熔体材料,如铅锡合金或RC1A系列熔断器;对于大容量电动机或照明线路,除考虑过电流保护外还要考虑短路时的分断短路电流的能力,预期短路电流较小时,可选用熔体为铜质的RC1A系列和熔体为锌质的RM10系列熔断器,预期短路电流较大时,宜选用具有高分断能力的RL6系列螺旋式熔断器,预期短路电流很大时,需选用具有更高分断能力的RT12或RT14系列熔断器。
