三菱FX2N系列PLC的外观及其特征

（1）外部端子部分
外部端子包括PLC电源端子(L、N、)，直流24V电源端子（24+、COM）、输入端子(X)、输出端子(Y)等。主要完成电源、输入信号和输出信号的连接。其中24+、COM是机器为输入回路提供的直流24V电源，为了减少接线，其正极在机器内已经与输入回路连接，当某输入点需要加入输入信号时，只需将COM通过输入设备接至对应的输入点，一旦COM与对应点接通，该点就为“ON”，此时对应输入指示就点亮。
（2）指示部分
指示部分包括各I／O点的状态指示、PLC电源(POWER)指示、PLC运行(RUN)指示、用户程序存储器后备电池(BATT)状态指示及程序出错(PROG-E)、CPU出错(CPU-E)指示等，用于反映I／O点及PLC机器的状态。
（3）接口部分
接口部分主要包括编程器、扩展单元、扩展模块、特殊模块及存储卡盒等外部设备的接口，其作用是完成基本单元同上述外部设备的连接。在编程器接口旁边，还设置了一个PLC运行模式转换开关SWl，它有RUN和STOP两个运行模式，RUN模式能使PLC处于运行状态(RUN指示灯亮)，STOP模式能使PLC处于停止状态(RUN指示灯灭)，此时，PLC可进行用户程序的录入、编辑和修改。

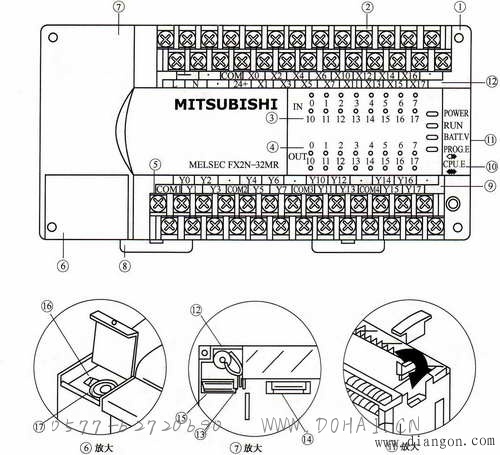

①安装孔4个；②电源、辅助电源、输入信号用的可装卸式端子；③输入指示灯；④输出动作指示灯；⑤输出用的可装卸式端子；⑥外围设备接线插座、盖板：⑦面板盖；⑧DIN导轨装卸用卡子；⑨I／O端子标记；⑩动作指示灯，POWER；电源指示灯，RUN；运行指示灯，BATT.V；电池电压下降指示灯，PROG-E；指示灯闪烁时表示程序出错，CPU-E；指示灯亮时表示CPU出错；11.扩展单元、扩展模块、特殊单元、特殊模块的接线插座盖板；12.锂电池；13.锂电池连接插座；14.另选存储器滤波器安装插座；15.功能扩展板安装插座；16.内置RUN／STOP开关；17.编程设备、数据存储单元接线插座。
