DHM1L系列漏电断路器

  • A+
所属分类:产品目录 断路器

一:适用范围

CXM1L系列剩余电流断路器

CM1L漏电断路器(CM1T系列),主要适用于交流50Hz,额定电压400V,额定电流至800V的配电网络中,用来对人提供间接接触保护,也可用来防止因设备绝缘损坏,产生接地故障电流而引起的火灾危险,并可用来分配电能和保护线路及电源设备的过载和短路,还可作为线路的不频繁转换和电动机不频繁启动之用。常规的带剩余电流保护断路器的漏电保护模块工作电源取样为二相,本系列断路器为三相,若缺一任一相,断路器漏电保护模块仍能正常工作,具有漏电报警输出功能。

产品符合:IEC60947、GB14048.2标准。

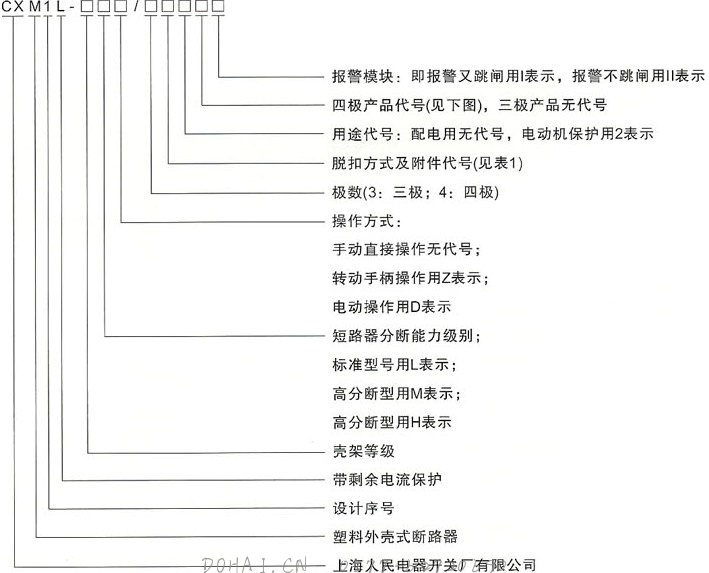

二:型号及其含义

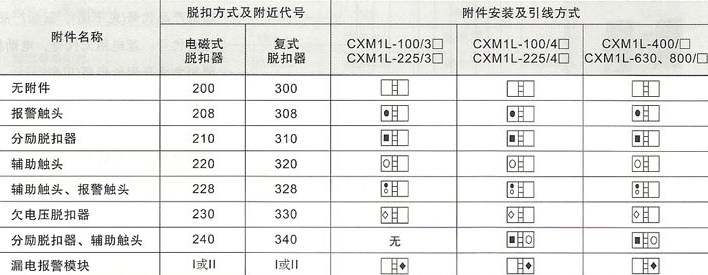

CXM1L系列剩余电流断路器的型号及含义

需要说明的是此型号为CM1塑壳断路器的衍生产品,带漏电保护功能,常用型号有:

CM1L-100 (16A-100A):CM1L-100/3300,CM1L-100/4300(有4300A,4300B,4300C,4300D之分)

CM1L-225 (100A-225A):CM1L-225/3300,CM1L-225/4300(有4300A,4300B,4300C,4300D之分)

CM1L-400 (225A-400A):CM1L-400/3300,CM1L-400/4300(有4300A,4300B,4300C,4300D之分)

CM1L-630 (400A-630A):CM1L-630/3300,CM1L-630/4300(有4300A,4300B,4300C,4300D之分)

CM1L-800(800A):CXM1L-800/4300

三:四级产品代号视图

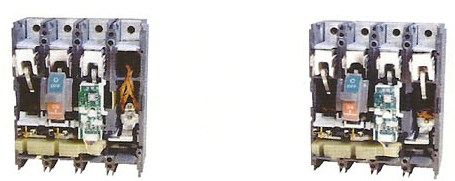

CXM1L系列剩余电流断路器的四级产品视图

A型:N极不安装过电脱扣元件,且N极始终接通,不与其他三级一起合分。

B型:N极不安装过电流脱扣元件,且N极与其他三级一起合分。

C型:N极安装过电流脱扣元件,且N极与其他三级一起合分。

D型:N极安装过电流脱扣元件,且N极始终接通,不与其他三相一起合分。

四:主要技术参数

CXM1L系列剩余电流断路器的主要技术参数

五:正常的使用、安装和运输条件

正常使用条件:

a.周围空气温度上限不超过+40℃,下限不低于-5℃,24h内的平均值不超过+35℃.

注:在周围空气温度高于+40℃或低于-5℃的条件下使用的断路器应与制造厂协商。

b.安装地点的海拔高度不超过2000m;

c.大气的相对湿度在周围最高温度+40℃时不超过50%;在较低的温度下可以有较高的相对湿度(例如20℃时为90%),并考虑到因温度变化发生的产品表面的凝露。

正常安装条件:

a.安装条件:一般应垂直安装,也可水平安装(横装);

b.安装类别:断路器主电路Ⅲ类,控制电路和辅助电路为‖类;

c.污染等级:3级;

d.外磁场:安装场所附近的外磁场在任何方向不超过地磁场的5倍。

六结构和工作原理

1结构

CM1L漏电断路器系电子式电流动作型漏电保护器。主要部件有:主开关(包括过电流脱扣器),零序电流互感器,电子放大部件,漏电脱扣器,试验装置,合部零部件均装于一个塑料外壳中。

2.工作原理

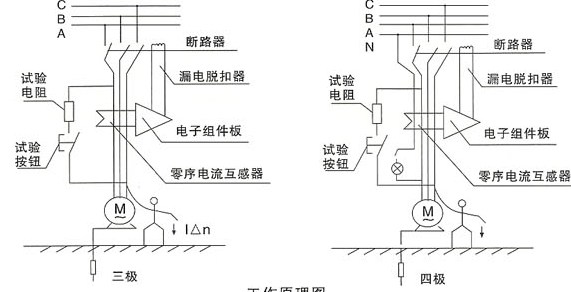

当被保护电路中有漏电或触电时,零序电流互感器有一个信号输出,当该信号输出达到一定值时,就触发可控硅导通,使漏电脱扣器动作,从而带动牵引杆使操作机构在很短的时间内断开,切断电源,从而实现漏电保护功能(工作原理视图如下)。

CXM1L系列剩余电流断路器的工作原理

七:外形及安装尺寸

断路器板前接线的外形及安装尺寸

CXM1L系列剩余电流断路器板前接线

型号 极数 外形尺寸mm 安装尺寸mm
L1 L2 L3 L4 a b Φd
CM1L-100S 3 92max 150 max 94max 75max 30 129 4*Φ4.5
4 122 max 150 max 94max 75max 60 129 6*Φ4.5
CM1L-100H 3 92 max 150 max 110max 92max 30 129 4*Φ4.5
4 122 max 150 max 110max 92 max 60 129 6*Φ4.5
CM1L-225S 3 107 max 165 max 94max 72 max 35 126 4*Φ4.5
4 142 max 165 max 94max 72 max 70 126 6*Φ4.5
CM1L-225H 3 107 max 165 max 110max 90 max 35 126 4*Φ4.5
4 142 max 165 max 110max 90 max 70 126 6*Φ4.5
CM1L-400S CM1L-400H 3 182 max 257max 146max 100 max 44 215 4*Φ4.5
4 240 max 257max 146max 100 max 44 215 6*Φ4.5
CM1L-630S CM1L-630H CM1L-800S CM1L-800H 3 210 max 280max 146max 103 max 70 243 4*Φ7
4 280 max 280max 146max 103 max 70 243 6*Φ7

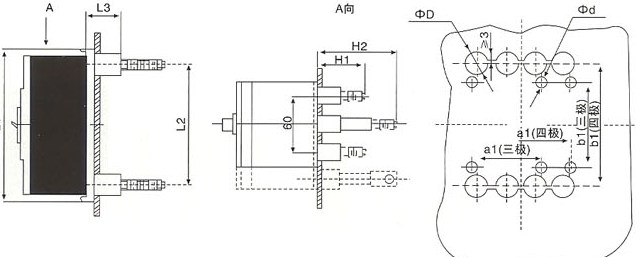

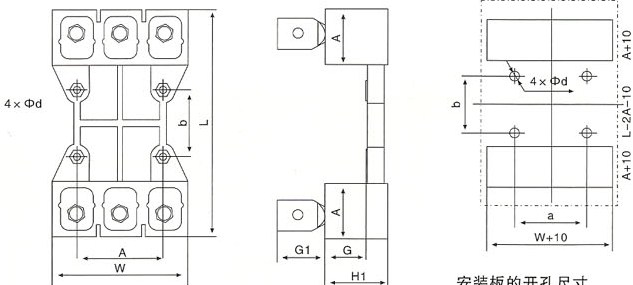

断路器板后接线的安装尺寸图

CXM1L系列剩余电流断路器板后接线

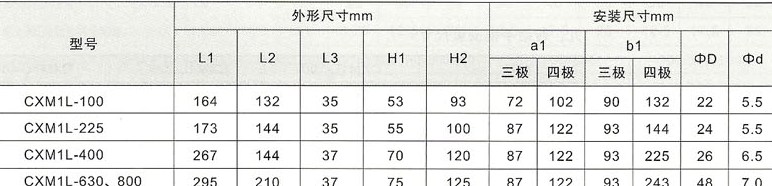

CXM1L系列剩余电流断路器板后接线的外型及安装尺寸

八:CM1L系列漏电断路器的转动手柄操作模块

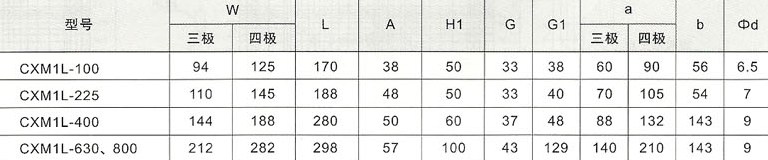

CXM1L系列剩余电流断路器的转动手柄操作模块

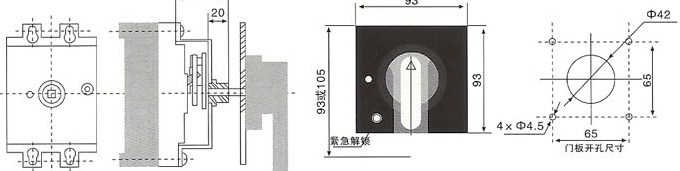

转动手柄安装尺寸

CXM1L系列剩余电流断路器的转动手柄安装尺寸

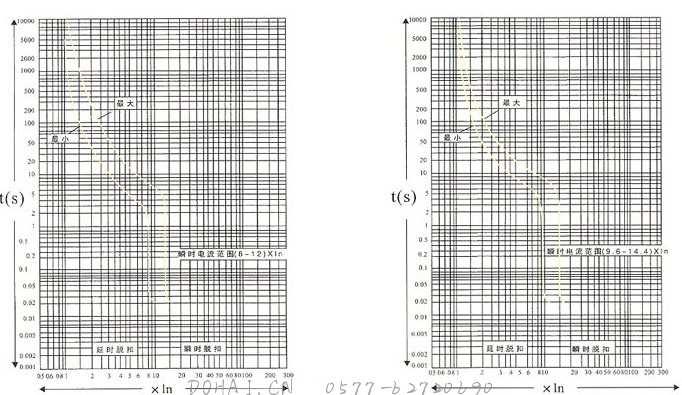

九:过电流特性曲线

CXM1L系列剩余电流断路器的过电流特征曲线

如果你希望了解CM1L漏电断路器的更多内容,如产品使用说明书,价格,更换等信息,请联系我们
