DHM10系列塑壳断路器

  • A+
所属分类:产品目录 断路器

适用范围

DHM10系列塑料外壳式断路器

DHM10系列塑壳断路器适用于交流50Hz、电压至380V、电流至600A的配电网络中,用来分配电能和作线路及电源设备的过载、欠电压及短路保护之用,以及在正常工作条件下作不频繁分断和接通电力线路之用。

产品符合CB14048.2标准。



型号及含义

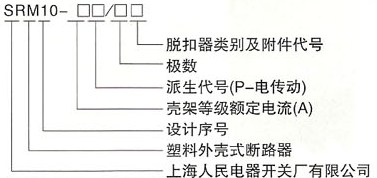

DHM10系列塑料外壳式断路器的型号含义

一些常见的型号有:DHM10-100 DHM10-250 SEM10-600

断路器脱扣类别和附件的代号

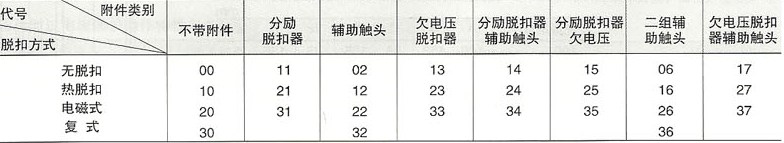

DHM10系列塑料外壳式断路器的脱扣器类别和附件

结构特征

绝缘基座、盖采用热固性塑料压制。操作机构为四连杆式。脱扣器分复式(装有过载保护及短路保护二种)、电磁式(装有短路保护)及热脱扣器式(装有过载保护)。接线方式分板前、板后两种。

特性

1.主要技术参数

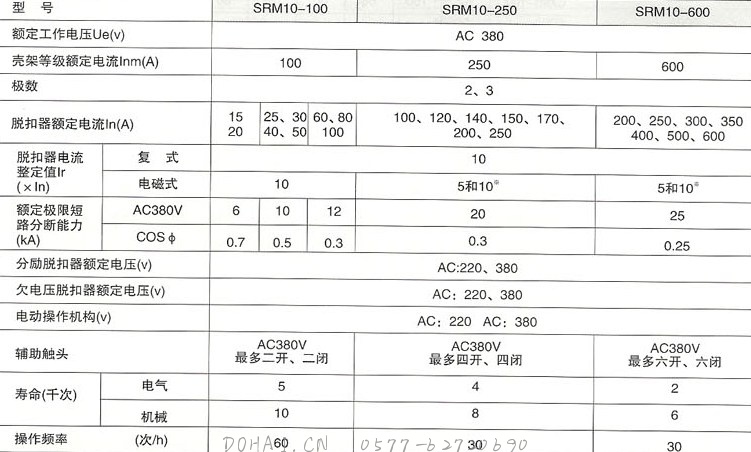

DHM10系列塑料外壳式断路器的主要技术参数

2.过电流脱扣器在过载情况下(反时限动作)断开断路器,在周围空气温度为+40℃时,各级同时通电的反时限断开特性见表

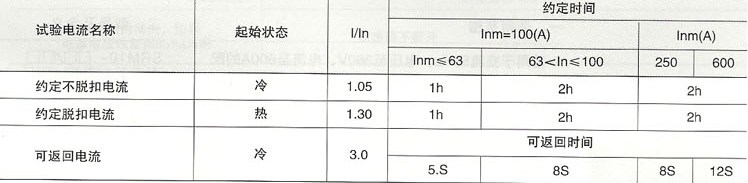

DHM10系列塑料外壳式断路器的过电流脱扣器保护

外形尺寸及安装尺寸

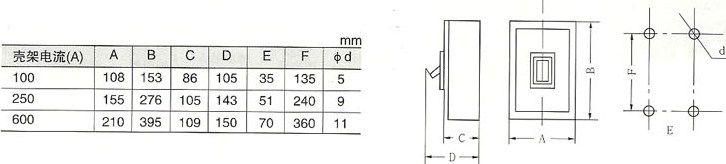

DHM10系列塑料外壳式断路器的外型及安装尺寸

如果你希望了解DHM10系列塑壳断路器的更多信息,如产品使用说明书,价格,规格参数,更换到呢个信息,请联系我们
