DZ20L系列漏电断路器

  • A+
所属分类:产品目录 断路器

一:用途及适用范围

DZ20L系列漏电断路器

1.用途

DZ20L系列漏电断路器适用于交流380V,频率50Hz,额定电源为600A及以下的电路中,作为人身触电保护之用,也可用来防止设备绝缘损坏,产生接地故障电流而引起的火灾危险。并可用来对线路的过载、短路和欠电压保护,亦可作为线路的不频繁转换之用。

目前我国生产的漏电断路器分为两种:额定漏电动作电流在10-30mA可以保护人身,额定漏电动作电流在100-500mA可作为接地电流的绝缘保护。





2.适用范围

a.周围空气温度:上限值不超过+40℃,下限值不低于-5℃,24h的平均值不超过+35℃。

b.安装地点的海拔不超过2000m。

c.安装地点、大气相对湿度在周围空气温度为+40℃时不超过50%,在较低温度下可以有较高的相对湿度,最温月的平均最大相对湿度为90%,同时该月的月平均最低温度为+25℃,并考虑到因温度变化发生在产品表面上的凝露。

d.污染等级3。

e.安装类别Ⅲ。

f.断路器一般应垂直安装。

g.漏电断路器安装场所的外磁场,在任何方向都不应超过地磁场的5倍。

二:型号及其含义

1.产品型号及含义

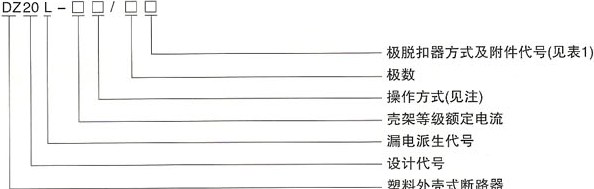

DZ20L系列漏电断路器的型号及含义

一些常用的型号有:

DZ20L-160/3300 DZ20L-160/4300 DZ20L-250/4300 DZ20L-250/4300

DZ20L-400/3300 DZ20L-400/4300 DZ20L-600/4300 DZ20L-600/4300

注:手柄直接操作无代号;电动操作用D表示;转动操作用Z表示。

DZ20L系列漏电断路器的分断时间表

三:结构与工作原理

本系列漏电断路器系电流动作型电子式漏电断路器,主要由零序电流互感器、电子组件板、漏电脱扣器及带有过载和短路保护的断路器组成。全部零件安装在一个塑料外壳中。当被保护线路中有漏电和人身触电时,只要额定漏电动作电流达到动作值,零序电流互感器的二次绕组就输出一个信号,经电子线路板放大,通过漏电脱扣器动作切断电源,从而起到漏电和触电保护之用。

四:主要技术参数

a.漏电断路器的基本规格及参数见表2。

b.配电用反时限断开特性见表5。

c.短路保护电流整定值为10In,具有±20%的准确度。

d.操作循环数见表6。

e.主电路中部导致误动作的过电流极限值为6In。

f.在冲击电压6000V作用下,漏电断路器不产生误动作。

表2:漏电断路器的基本规格

型号 壳架等级额定电流A 额定电压V 额定频率Hz 极数 额定电流A 额定极限分段能力KA 额定漏电动作电流mA 额定漏电不动作电流mA
DZ20L-160 160 380 50 三级、四级或三级四线 16,20,32,40,50,63,80,100,125,160 12 50 25
100 50
300 150
DZ20L-250 250 125,160,180,200,225,250 15 50 25
100 50
300 150
DZ20L-400 400 200,250,315,350,400 20 50 25
100 50
300 150
DZ20L-600 600 400,500,600 50 25
100 50
300 150

表3:一般漏电断路器的分段时间

DZ20L系列漏电断路器的分段时间

表4:延时型漏电的分段时间

延时型漏电的分段时间

表5:配电用反时限断开

配电用反时限断开时间

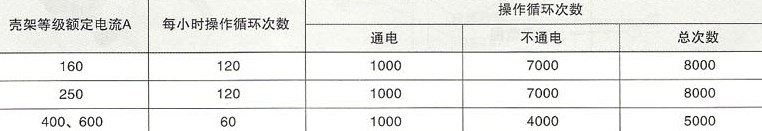

表6:操作循环次数

DZ20L系列漏电断路器的操作循环次数

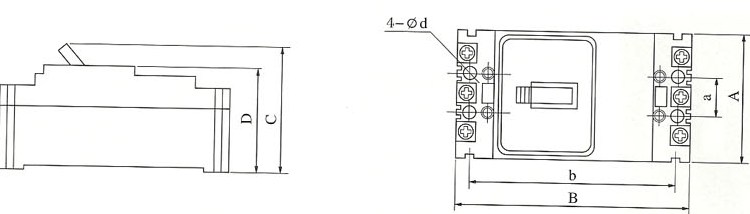

五:外形及安装尺寸(见图1及表7)

DZ20L系列漏电断路器外型及安装尺寸

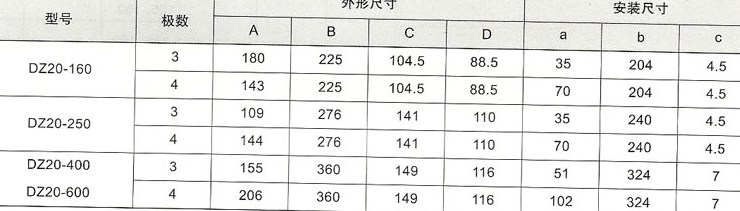

DZ20L系列漏电断路器的外型尺寸与安装尺寸

六:安装与使用

安装前请检查漏电断路器的电压、电流、频率与规格是否和被保护设备一致,额定漏电动作电流是否满足保护线路及设备的要求。

漏电断路器在出厂前各项保护特性均以严格整定,请用户不要打开外壳随意整定,以免影响性能,否则一切后果自负。

如果你希望了解DZ20l漏电断路器的更多信息,如使用说明,3C认证,价格,维修等资料,请联系我们
