利用PLC实现电动机的Y- 起动

  • A+
所属分类:PLC

1. 要求: SB1 按钮为起动按钮, SB0 按钮为停止按钮 , KM1 为电动机电源接触器, KM2 为三角形运行接触器, KM3 为星形启动接触器

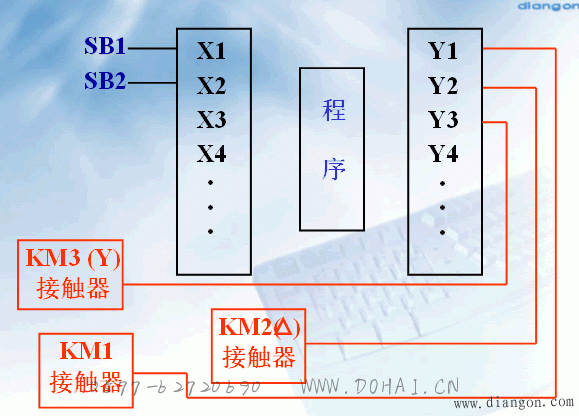

2. 系统图

3. 梯形图程序

启动时,按下 SB2 , X2 常开闭合,此时 R0 接通,定时器接通, Y1 、 Y3 也接通, KM1 、 KM3 接触器接通,电动机进入 星形降压启动

延时 5 秒后,定时器 T0 动作,其常闭触点断开,使 Y1 、 Y3 断开, KM1 、 KM2 断开。

T0 的常开触点闭合,接通定时器 T1 ,延时 1 秒后, T1 动作, Y1 、 Y2 接通, KM1 、 KM2 接通,电动机三角形联结,进 入正常工作。
