SRM10LE系列漏电断路器

  • A+
所属分类:产品目录 断路器

适用范围SRM10LE系列漏电断路器

SRM10LE系列漏电断路器适用于交流50Hz、额定电压380V,额定电流至600A的电路中,作为人身触电和线路设备漏电保护之用,并可用来保护线路和电源设备的过载及短路,亦可作为线路的不频繁转换之用。

本产品符合GB14048.2标准。









型号及含义

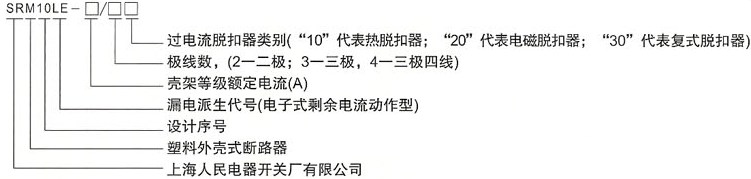

SRM10LE系列漏电断路器的型号及含义

一些常用的型号有:

整体式:SRM10LE-100 SRM10LE-250

分体式:SRM10LE-100 SRM10LE-250 SRM10LE-600

结构特征

由操作机构、触头系统、过电流脱扣器、零序电流互感器、漏电脱扣器和试验装置等组成。

由于操作机构具有能使触头快速闭合和快速断开功能,故触头合、分速度与操作速度无关。触头材料采用银镍、银碳化钨石墨配对,具有接触电阻小、抗熔焊性能好等特点,提高了通断能力。

特性

主要技术性能

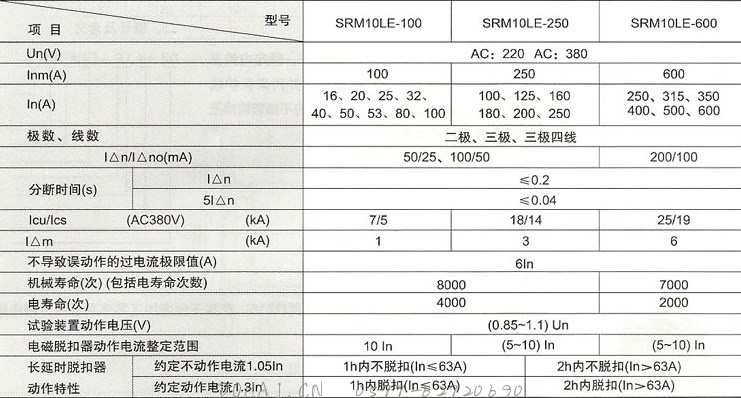

SRM10LE系列漏电断路器的主要技术性能

外形尺寸及安装尺寸

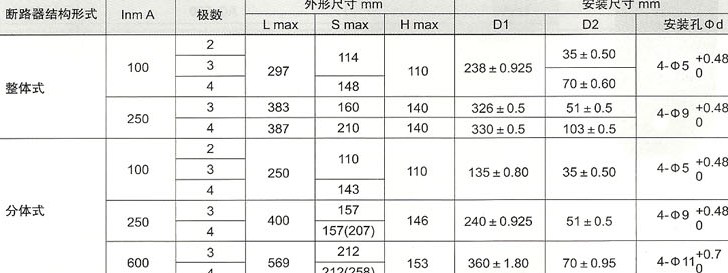

SRM10LE系列漏电断路器的外型及安装尺寸

注:括号内数据为分体式中性线N在盒内的宽度尺寸

SRM10LE系列漏电断路器

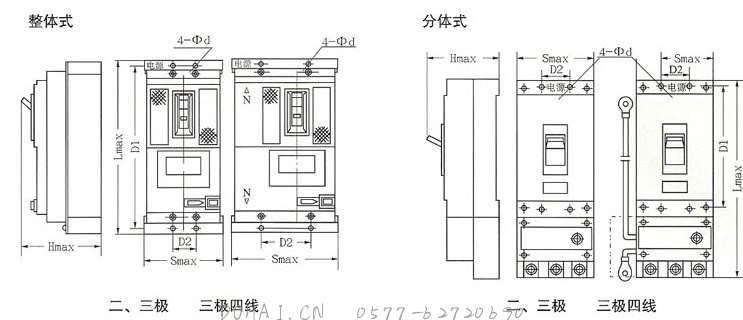

SRM10LE系列漏电断路器的安装示意图

如果希望了解SRM10LE系列漏电断路器的更多内容,如产品使用书,价格,规格参数,更换等信息,请联系我们
