JZ7系列中间继电器

适用范围

JZ7系列中间继电器

JZ7系列中间继电器适用于交流50Hz或60Hz,额定电压至380V或直流额定电压至220V的控制电路中,用来控制各种电磁线圈,以使信号扩大或将信号同时传送给有关控制元件。

符合GB14048.5标准。

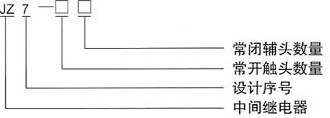

型号及含义

JZ7系列中间继电器的型号及含义

一些常见的JZ7中间继电器型号有:

JZ7-22, JZ7-41,JZ7-44,JZ7-53,JZ7-62,JZ7-80

特性

型号 额定工作电压V 约定发热电流A 触头数量 额定操作频率(次/h) 额定控制容量 吸引线圈电压(V 交流50Hz) 线圈消耗功率(VA)
常开 常闭 AC(VA) DC(W)
JZ7-22 AC380 DC220 5 2 2 1200 300 33 127

220

380

启动:75

吸持:13

JZ7-41 4 1
JZ7-42 4 2
JZ7-44 4 4
JZ7-53 5 3
JZ7-62 6 2
JZ7-80 8 0

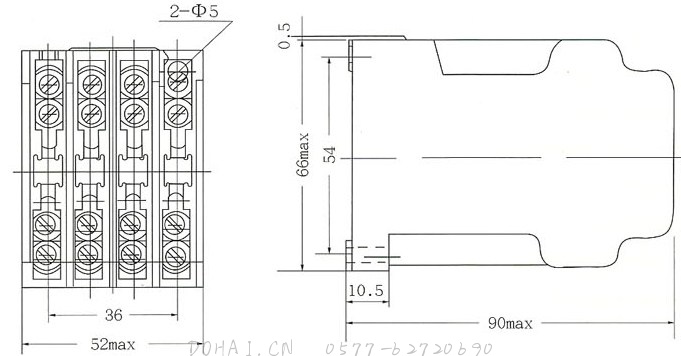

外形及安装尺寸

JZ7系列中间继电器的外型及安装尺寸

JZ7中间继电器使用环境条件

安装地点的海拔不超过2000m。

周围空气温度:-5°C~+40°C, 24小时的平均值不超过+35°C。

大气相对湿度在周围空气温度为+40°C时不超过50%,

在较低的温度下可允许有较高相对湿度,

安装类别为:Ⅲ类。

污染等级:3级。

安装条件:安装面与垂直面倾斜度不大于±5°;

冲击振动:产品应安装和使用在无显著摇动、冲击和振动的地方。

结构特点:

本继电器由电磁系统和触头系统组成,电磁系统在胶木基座内,

触头系统为桥式双断点,共8对触头,分上、下两层布置,共有5种组合。

如果你希望了解JZ7系列中间继电器的更多内容,如产品使用说明书,参数规格,价格,更换等信息,请联系我们
