JR36系列热过载继电器

  • A+
所属分类:继电器

适用范围

JR36系列热过载继电器

JR36系列热过载继电器适用于交流50Hz,电压至690V、电流至160A的电路中,用作交流电动机的过载保护。带有断相保护装置的热继电器,还能在三相电动机一相断线或三相严重不平衡的情况下起保护作用,是JR16改进后的产品。

符合GB14048.4标准。





型号及其含义

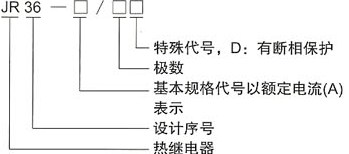

JR36系列热过载继电器的型号及含义

JR36热过载继电器常见型号有:

JR36-20 0.68-1.1A JR36-20 10-16A JR36-20 0.25-0.35A JR36-20 20-32A

JR36-63 40-63A JR36-63 20-32A JR36-63 28-45A JR36-63 14-22A

JR36-160 53-85A JR36-160 40-63A JR36-160 75-120A JR36-160 100-160A

特性

1.不带断相保护装置的热继电器符合表1规定,带断相保护装置的热继电器除符合表1规定外还符合表2规定。

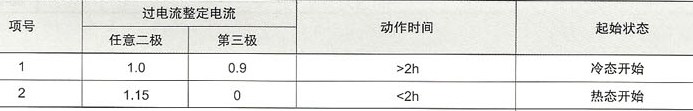

表1

JR36系列热过载继电器的保护特性

表2

JR36系列热过载继电器的锄头种类

2.热继电器的常闭及常开触头在表3所列的工作条件下能可靠断开与闭合1000次。

3.热继电器动作后的复位时间:为调整为自动复位时,其自动复位时间不大于5min:当调整为手动复位时其手动复位的时间不大于2min。

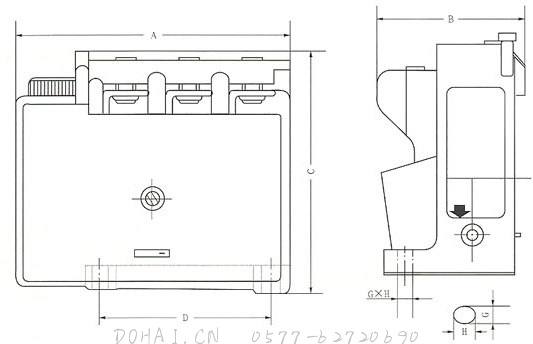

外形及安装尺寸

型号 A B C D 安装孔数及GXH
JR36-20/3

JR36-20/3D

70 47 87 38 2~4.5*6
JR16-63/3

JR16-63/3D

90 58 91 66 2~5*7
JR16D-160/3

JR16D-160/3D

121 77 107 96 2~7*8

JR36系列热过载继电器的外型及安装尺寸

如果你希望了解JR36系列热过载继电器的更多内容,如产品使用说明书,规格参数,价格,更换等信息,请联系我们
