JZC4系列交流中间继电器

适用范围

JZC4系列交流中间继电器适用于交流50Hz或60Hz、额定电压至380V及直流额定电压至220V的机电控制、信号传递、隔离放大等电路中，作接通分断、放大之用，是JZ7系列的更新换代产品。

符合GB14048.5标准

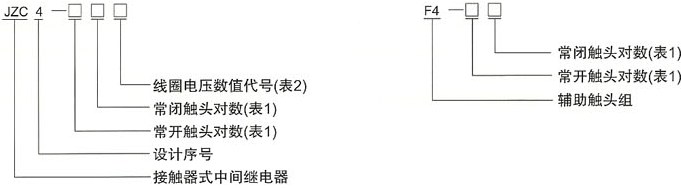

型号及含义

JZC4交流中间继电器的常用型号有：JZC4-22 JZC4-31 JZC4-40等

结构特征

触头采用摩擦接触方式。组合结构、可方便的安装各种附件：辅助触头组、延时头、锁扣装置等增加不同功能。继电器端子均有防护结构、达到IP20级，使用时安全可靠。接线螺钉采用自升式瓦形垫圈的组合螺钉.。继电器可用螺钉安装，也可安装在35mm宽的标准卡轨上。更换线圈时，只需将连接继电器上下两绝缘座的螺钉拧松，分开机壳上下两部分后，方便的更换线圈。

特性

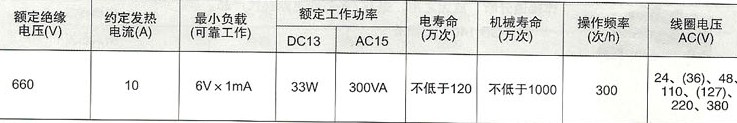

1.产品主要技术参数

2.吸合电压为线圈额定电压的85～110%，                                                                          线圈通电到常开触头闭合：15～22ms。

释放电压为线圈额定电压的75～20%。                                                                               线圈断电到常开触头分断：5～15ms，

3.动作时间：                                                                                                                            线圈断电到常闭触头闭合：7～20ms。

线圈通电到常闭触头分断：9～20ms。                                                                               常开、常闭触头换接时间：1.5ms。

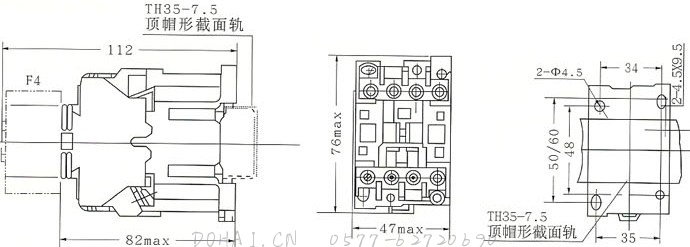

外形及安装尺寸
