JZC1系列接触器式继电器

  • A+
所属分类:继电器

适用范围

JZC1系列接触器式继电器

JZC1系列接触器式继电器适用于交流50Hz或60Hz、额定电压至400V或直流额定电压至220V的控制电路中,用来控制各种电磁线圈,以使信号扩大或将信号同时传送给有关控制元件。

符合GB14048.5标准

型号及含义

JZC1系列接触器式继电器的型号及含义

一些常见的JZC1系列接触式中间继电器型号有:

JZC1-22 JZC1-31 JZC1-40 JZC1-44 JZC1-53 JZC1-62 JZC1-71 JZC1-80

结构特征

JZC1继电器为E字形铁心,双断点触点的直动式结构。触点有多种组合,动作机构灵活,设计紧凑,可确保使用安全,安装方式可用螺钉紧固,也可卡装在35mm的标准安装导轨上,具有装卸方便迅速之优点。

主要技术参数

  1. 额定绝缘电压:交流690V;
  2. 额定工作电压:交流最高至400V,直流220V;
  3. 约定发热电流Ith为10A;
  4. 额定操作频率最高为1200次小时;
  5. 线圈电压工作范围:85~110%额定控制电压;
  6. 继电器的额定控制容量和额定工作电流如表1
  7. 继电器在AC15和DC13使用类别下的电寿命为106
  8. 机械寿命为15×106;
  9. 控制线圈额定电压交流50Hz:24、36、48、110、(127)、220、380V。
  10. 继电器控制线圈消耗功率;吸动时:〈68VA

    吸合后:〈10VA

  11. 触头组合形式如表2;

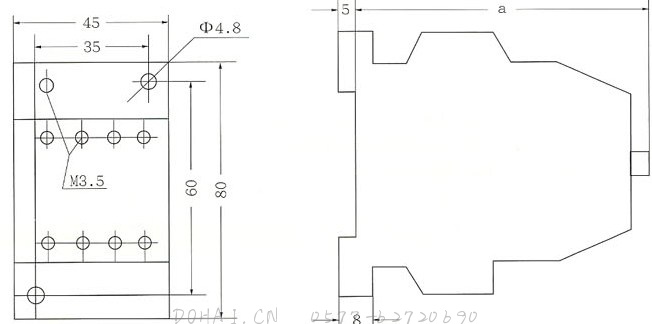

外形及安装尺寸

JZC1系列接触器式继电器的外型及安装尺寸

型号 结构 触头型式
常开NO 常闭NC
JZC1-40 单层 4 0
JZC1-31 3 1
JZC1-22 2 2
JZC1-80 双层 8 0
JZC1-71 7 1
JZC1-62 6 2
JZC1-53 5 3
JZC1-44 4 4

如果你希望了解JZC1接触式继电器的更多内容,如产品使用说明书,规格参数,价格,更换等信息,请联系我们
