QZB自耦变压器

  • A+
所属分类:变压器

适用范围

QZB系列自耦变压器

QZB系列自耦变压器适用于交流380V、50Hz功率14KW至300KW的三相鼠笼型感应电动机的降压起动,以改善电动机起动时对输电网络的影响。

型号及其含义

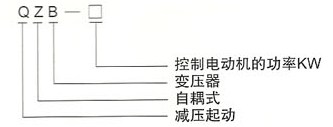

QZB系列自耦变压器的型号及含义

一些常见的QZB系列变压器型号有:

型号规格 一次起动时间(S) 外形尺寸 长×宽×高 安装尺寸 长×宽 安装孔径 净重

QZB-14~22kw 8 300×140×230 225×110 φ8 18.2

QZB-30kw 8 300×150×230 225×120 φ8 21

QZB-40kw 12 360×165×255 280×120 φ10 31.3

QZB-45kw 12 360×165×255 280×120 φ10 32.5

QZB-55kw 12 360×175×285 280×120 φ10 37

QZB-75kw 12 360×185×285 280×130 φ10 46

QZB-90kw 15 390×195×310 310×155 φ10 54.5

QZB-115kw 15 420×205×330 310×165 φ10 60.5

QZB-135kw 15 420×230×335 310×170 φ10 70.5

QZB-160kw 18 470×240×375 310×140 φ10 90.5

QZB-190kw 18 470×260×375 310×150 φ10 101

QZB-225kw 20 550×260×420 310×160 φ12 129.5

QZB-260kw 20 580×280×420 310×170 φ12 131

QZB-300kw 23 600×270×420 310×175 φ12 159

QZB-320kw 23 600×270×420 310×175 φ12 160

QZB-350kw 28 600×350×460 400×200 φ16

QZB-400kw 28 600×350×460 400×205 φ16

QZB-450kw 32 650×350×460 400×205 φ16

QZB-500kw 35 750×380×500 400×205 φ16

QZB-600kw 35 750×400×500 400×205 φ16

变压器主要技术参数

型号 控制电动机劝串KW 型号 控制电动机劝串KW
QZB-14 14KW QZB-75 75 KW
QZB-17 17KW QZB-115 115 KW
QZB-20 20 KW QZB-135 135 KW
QZB-22 22 KW QZB-190 190 KW
QZB-28 28 KW QZB-225 225 KW
QZB-30 30 KW QZB-260 260 KW
QZB-40 40 KW QZB-300 300 KW
QZB-45 45 KW
QZB-55 55 KW

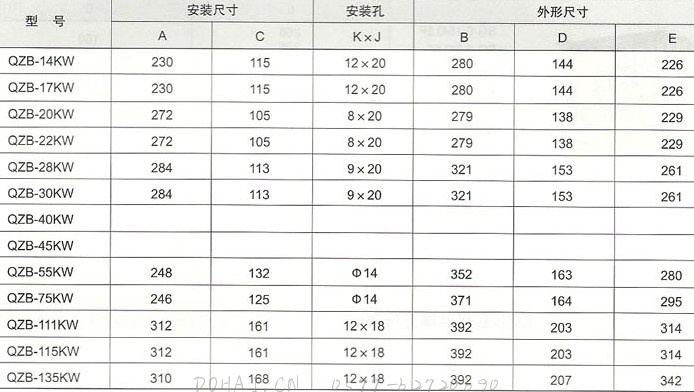

外形及安装尺寸

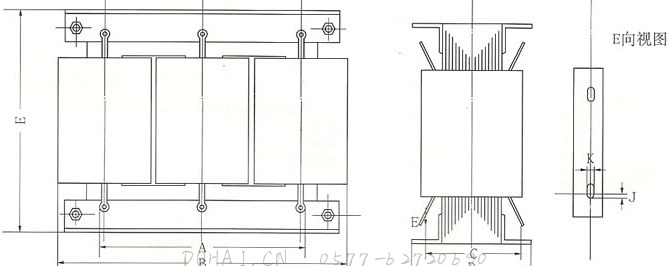

QZB系列自耦变压器的外型及安装尺寸QZB系列自耦变压器的安装示意图

如果你希望了解QZB系列自耦变压器的更多内容,如产品使用书,规格参数,价格,更换等信息,请联系我们
